엑스플랫폼 애플리케이션 개발

이 장에서는 이전 장에서 만든 서비스를 사용하여 엑스플랫폼 애플리케이션을 개발하는 방법에 대해 설명합니다. 엑스플랫폼 애플리케이션은 UX Studio 툴을 이용하여 개발합니다. 서비스 개발은 이전 장을 참고합니다.

이번 장은 사용자가 엑스플랫폼 및 UX Studio에 익숙하다는 전제 하에 작성 되었습니다. 따라서, 기본적인 엑스플랫폼 애플리케이션 개발 단계에 대한 상세정보는 설명하지 않습니다.

이 장에서 설명하는 UX Studio를 이용한 Nex-UP 서비스를 사용한 애플리케이션 개발단계는 다음과 같습니다.

공통 스크립트 추가하기

Nex-UP의 호출 스크립트를 사용하기 위하여LIB_NEXUP.xjs를 추가 합니다.

공통 라이브러리 사용 - LIB_NEXUP.xjs

TypeDefinition-Service 등록하기

Nex-UP Editor에서 생성한 서비스를 호출하기 위해 각 화면 Script 영역에 LIB_NEXUP.xjs를 include합니다.

Field Name

Field Value

Prefix

‘nexupSvc’

서비스 호출 스크립트 코드에서 사용되는 Prefix를 입력합니다.

Type

‘bs’

Nex-UP 서비스를 호출하기 위해서는 반드시 bs 타입을 선택해야 합니다.

URL

‘http://localhost:8080/nexup’

Nex-UP 서버 URL을 입력합니다.

ServiceList

‘/studio/getServices.do’

서비스 리스트 호출 url을 입력합니다.

데이터셋Layout

‘/studio/getService.do?’

입출력 정보를 획득하기 위한 url을 입력합니다.

Prefix의 경우 'nexupSvc'로 고정합니다. 서비스 호출 시 사용되는 값입니다.

서비스 인터페이스 정보 가져오기

서비스 인터페이스에 대한 정보를 가져오는 방법은 2가지 형태로 제공됩니다.

Nex-UP Editor에서 정보 가져오기

1

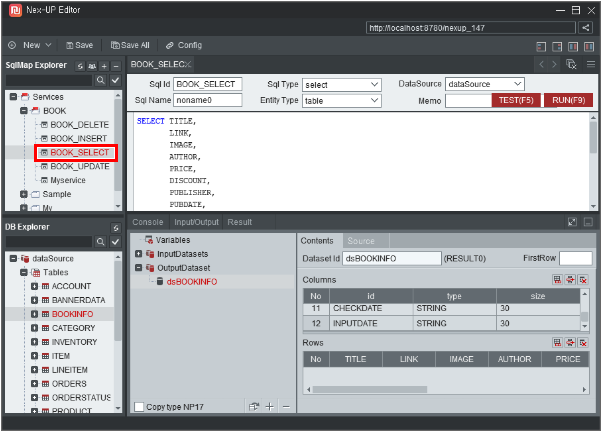

Nex-UP Editor의 SqlMap Explorer에서 저장된 서비스를 선택합니다.

2

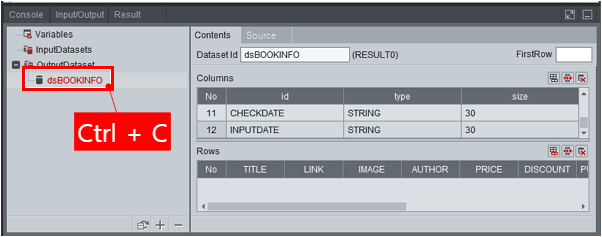

Output Dataset을 선택하고 Ctrl + C 키를 이용하여 복사합니다.

3

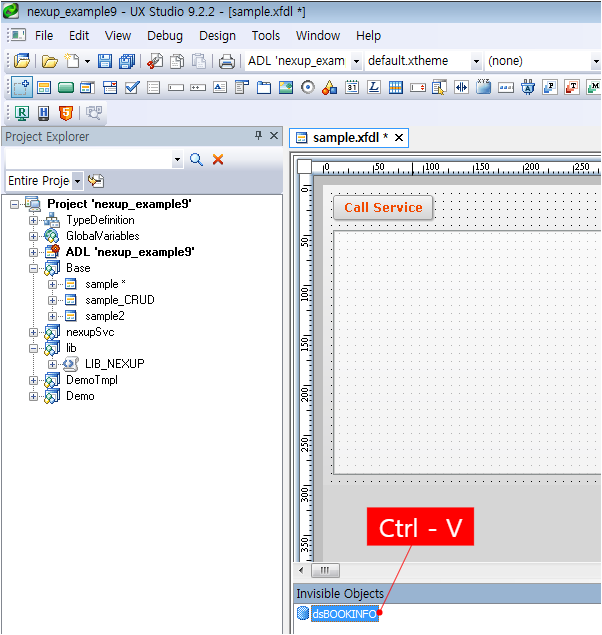

UX Studio화면에 Output Dataset을 붙여넣기 합니다.

4

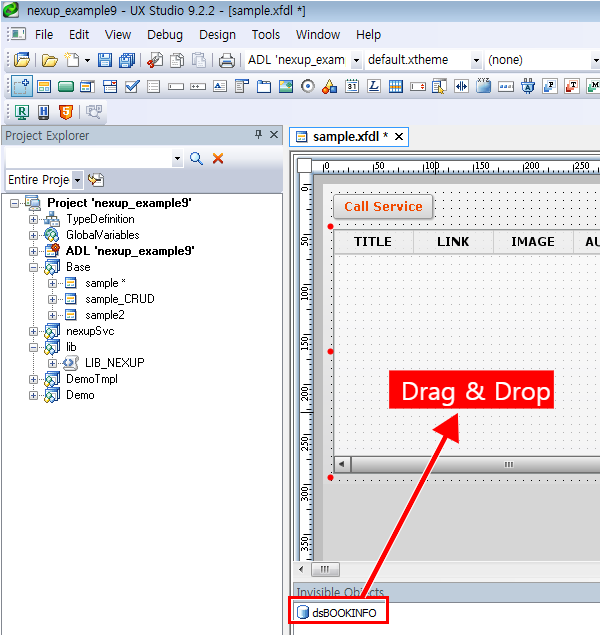

붙여넣기 했던 Output Dataset을 그리드로 Drag & Drop합니다.

Nex-UP 서버에서 정보 가져오기

1

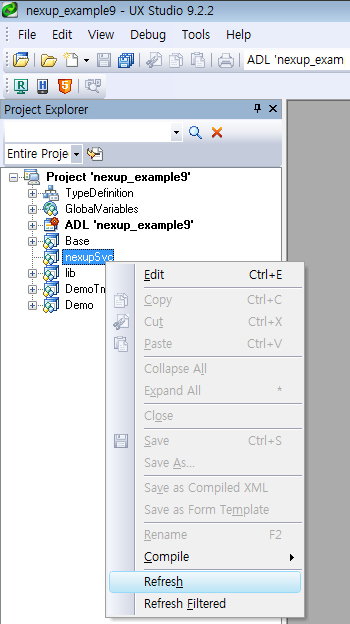

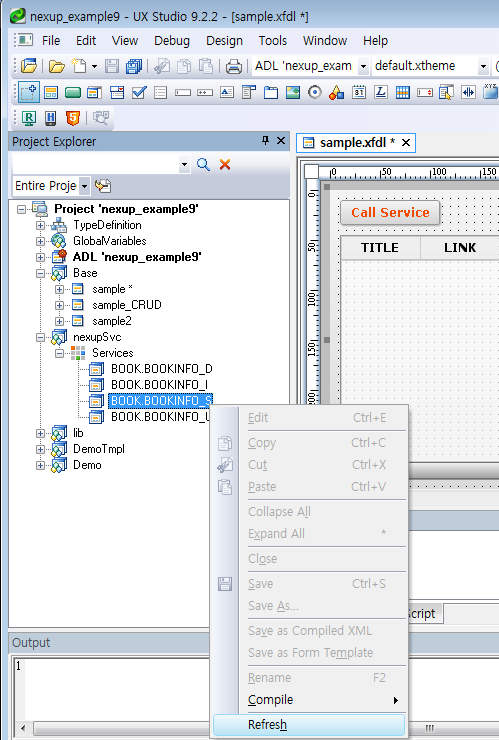

Project Explorer에서 해당 Service를 Refresh하여 Nex-UP 서버의 서비스 목록을 가져옵니다.

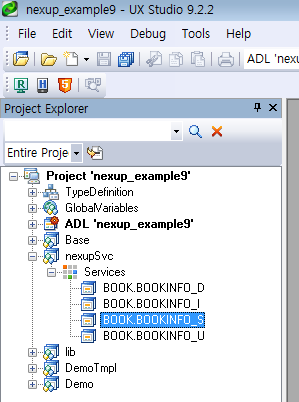

가져온 서비스 목록이 표시 됩니다.

2

서비스 목록에서 'BOOKINFO_S' 서비스를 Refresh하여 인터페이스 정보(입출력 정보)를 가져옵니다.

3

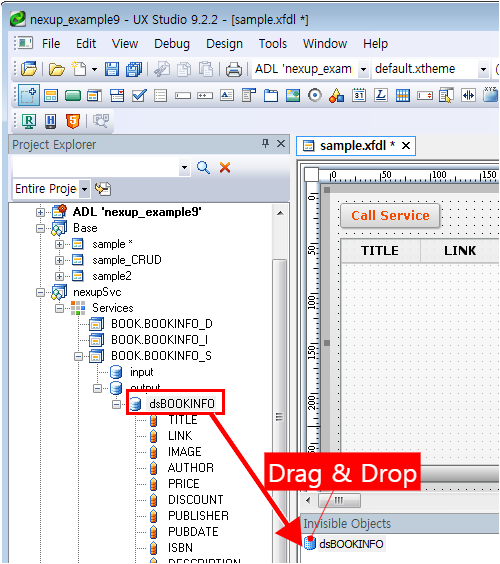

Project Explorer의 서비스 인터페이스 정보에서 입출력 데이터셋을 Invisible Objects 에디터로 드래그 앤 드롭 합니다.

서비스 호출 스크립트 작성하기

Nex-UP 서비스를 호출하기 위한 스크립트는 Nex-UP Editor에서 제공합니다.

조회

1

Nex-UP Editor의 SqlMap Explorer에서 앞서 만든 서비스를 선택합니다.

2

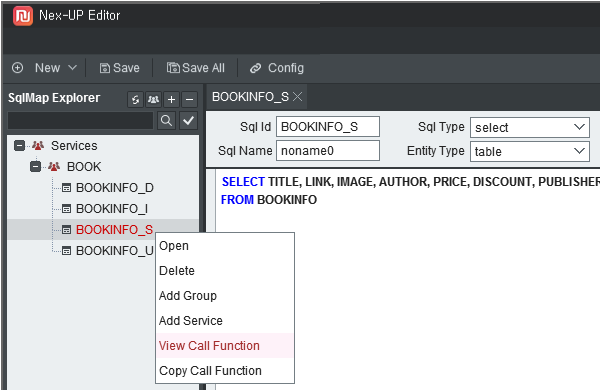

마우스 우클릭으로 팝업 메뉴를 오픈합니다.

서비스 선택

3

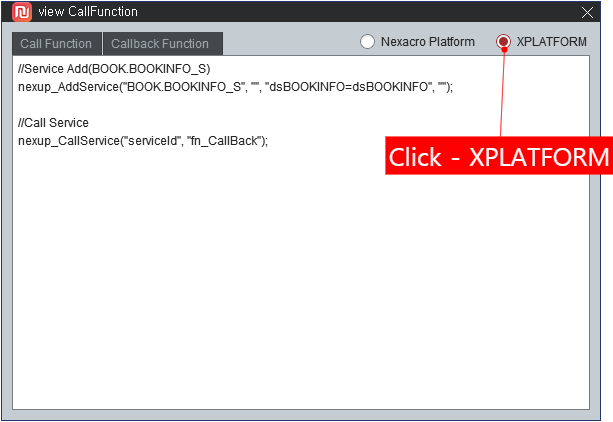

팝업에서 view CallFunction을 선택하면 Script를 확인 가능 합니다.

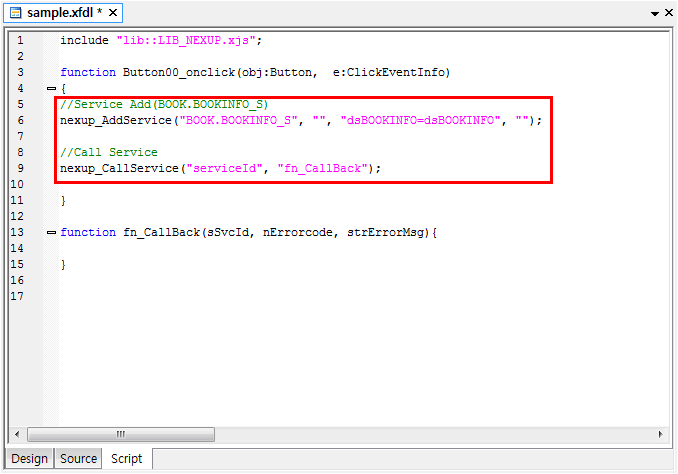

서비스 호출 스크립트 확인 - XPLATFORM

4

UX Studio에서 Button Event를 추가합니다.

5

앞서 Nex-UP에서 복사 했던 호출 스크립트를 버튼 이벤트 함수에 추가합니다.

6

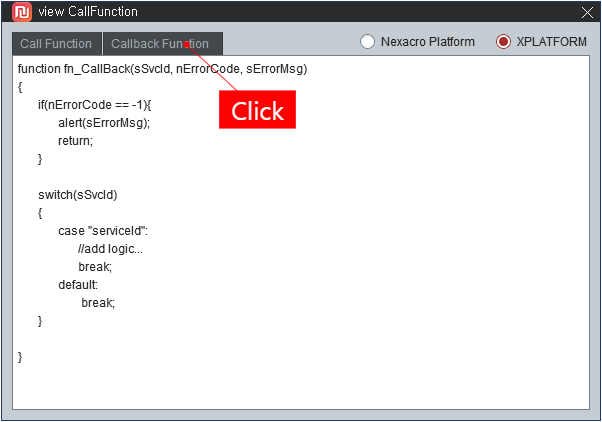

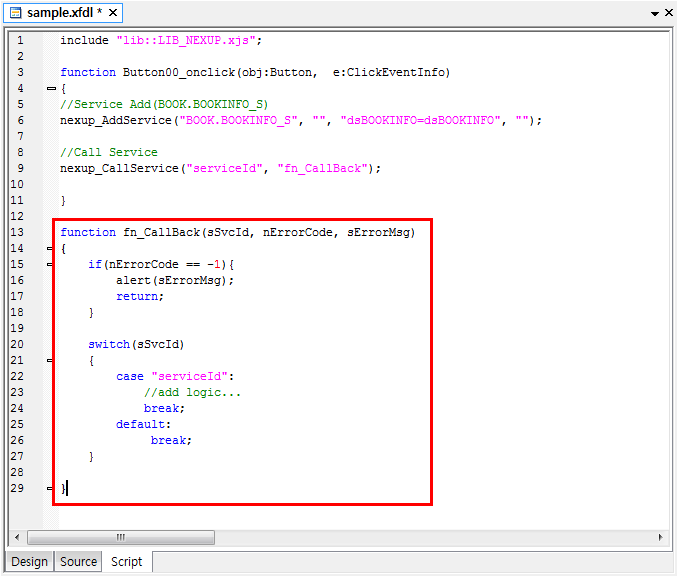

CallBack 스크립트를 복사합니다.

7

Call Back 스크립트를 붙여 넣습니다.

8

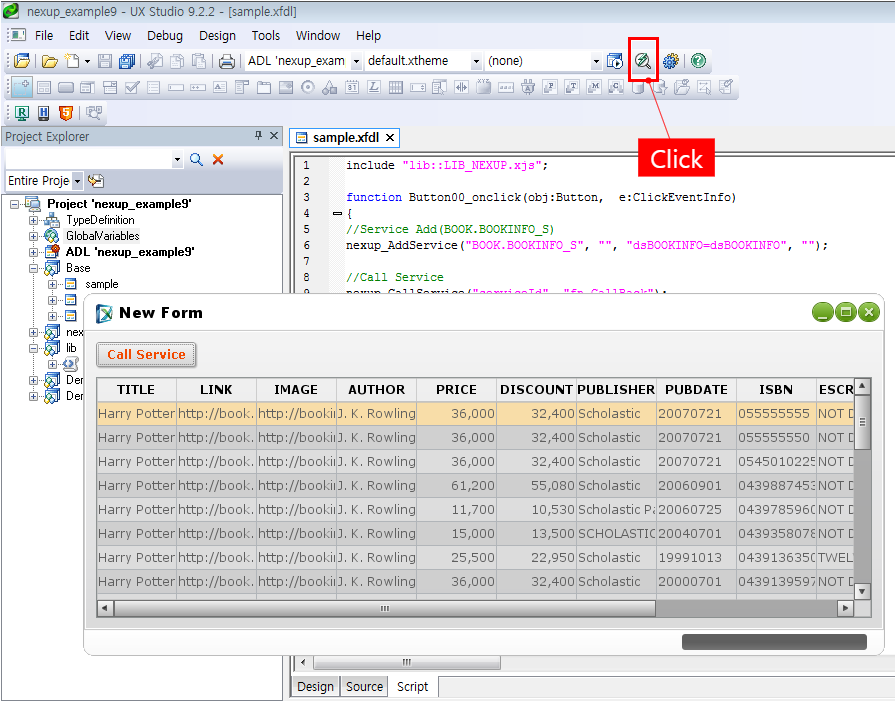

UX Studio의 Quick View를 클릭하여 조회결과를 확인합니다.

추가, 삭제

1

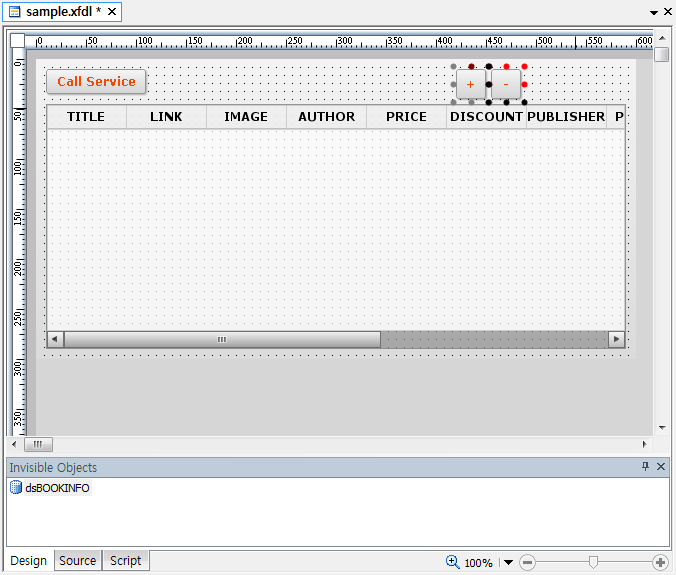

UX Studio에서 dataset에 대한 추가, 삭제 버튼을 생성합니다.

추가, 삭제버튼 추가

2

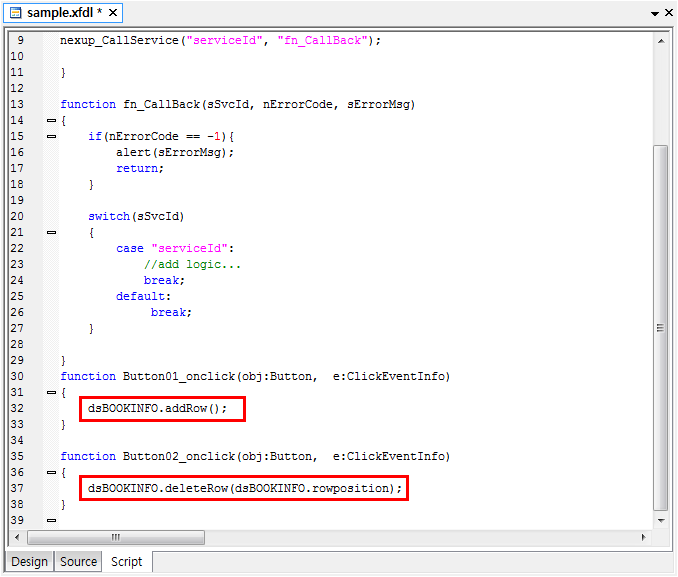

UX Studio에서 dataset에 대한 추가, 삭제 스크립트를 작성합니다.

추가, 삭제 버튼 이벤트에 스크립트 추가

3

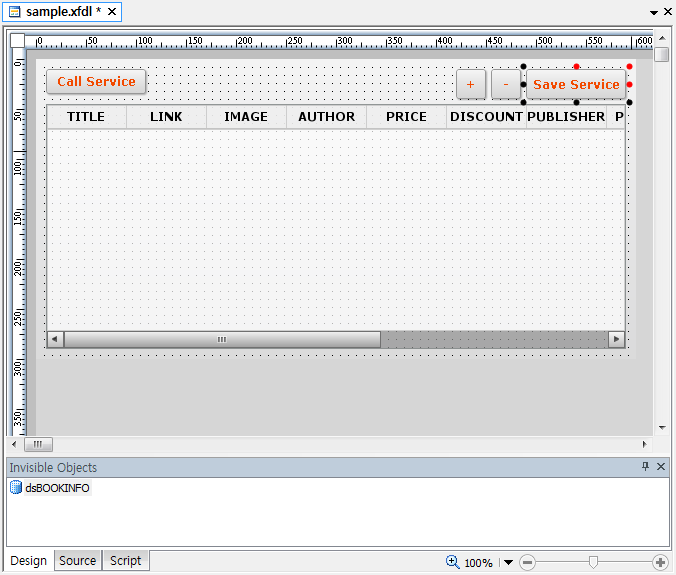

UX Studio에서 dataset에 대한 저장버튼을 생성합니다.

저장버튼 추가

4

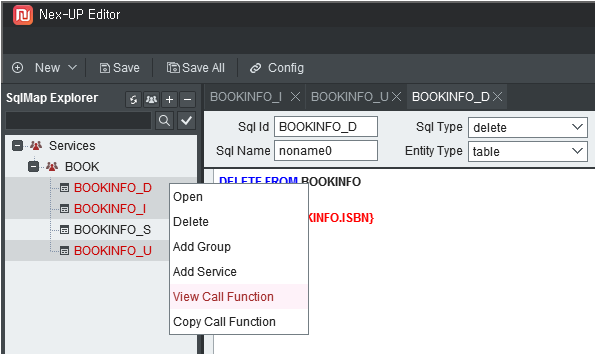

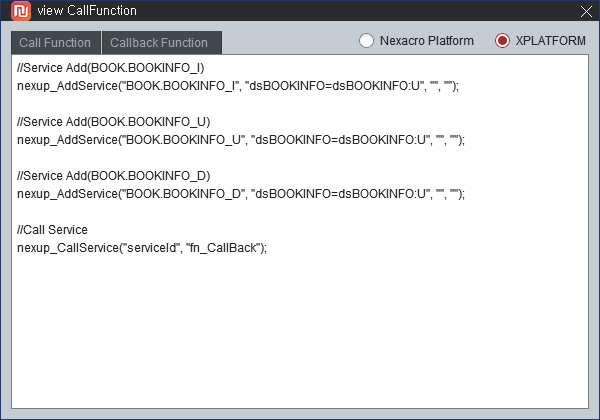

Nex-UP Editor에서 Insert, Update, Delete에 대한 서비스를 각각 선택하고 View Call Function 메뉴를 선택합니다.

입력, 수정, 삭제 서비스를 선택합니다

5

호출스크립트를 복사합니다.

Insert, Update, Delete 를 위한 스크립트를 복사합니다.

저장

1

UX Studio에서 저장버튼 더블클릭하여 이벤트를 추가합니다.

저장버튼 이벤트 추가

2

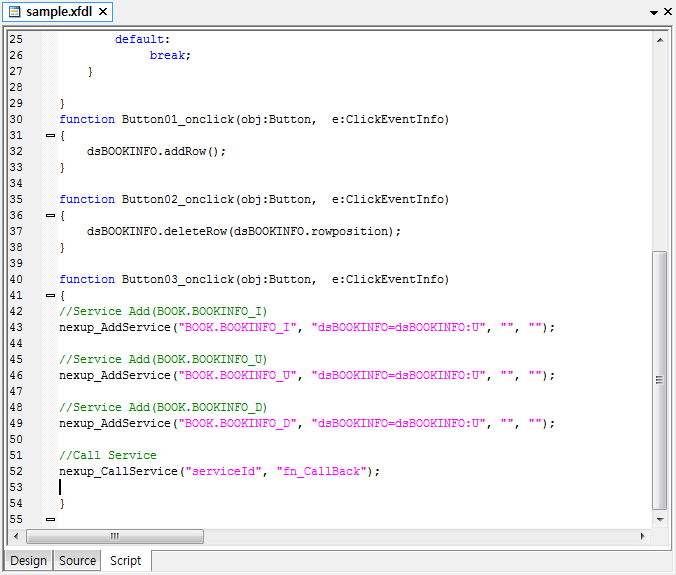

UX Studio에서 저장버튼 이벤트에 Nex-UP에서 복사한 스크립트를 붙여넣습니다.

저장 스크립트 붙여넣기

3

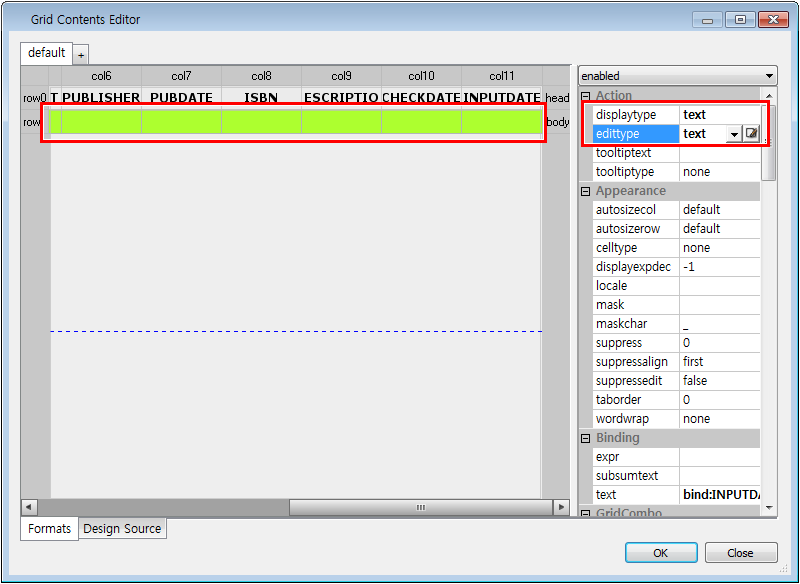

그리드 편집이 가능하도록 그리드의 셀 속성값을 text로 변경합니다.

저장 스크립트 붙여넣기

4

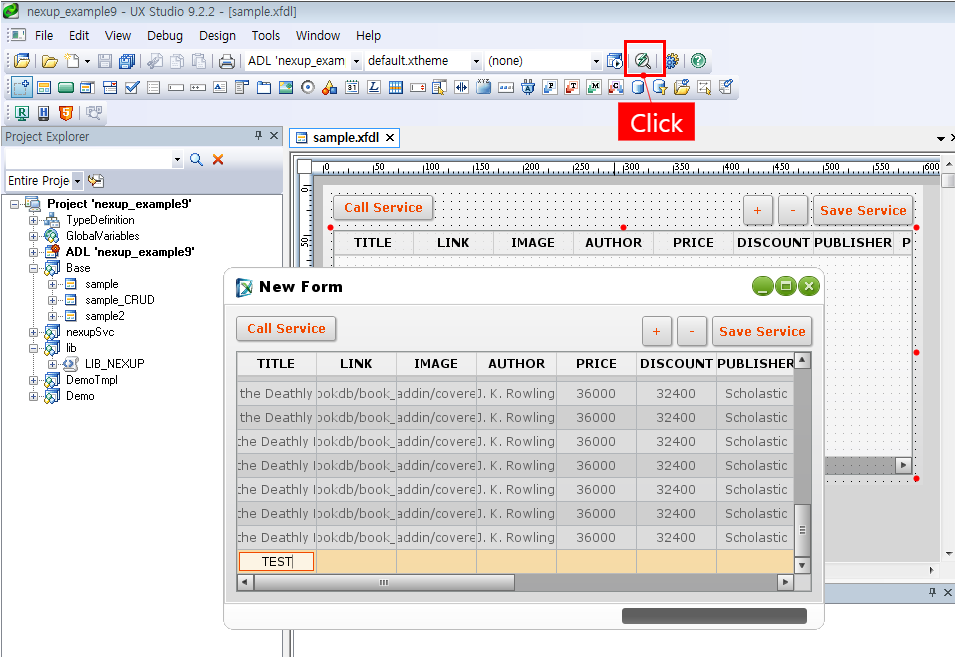

UX Studio에서 QuickView버튼을 클릭하여 테스트 합니다.

그리드에 데이터를 추가

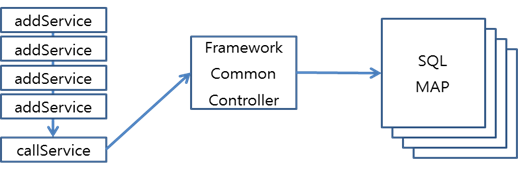

서비스 호출 구조

nexup.AddService함수를 사용하여 서비스를 추가하고 nexup.CallService함수를 통하여 추가된 서비스를 실행하게 됩니다.

서비스 호출 구조

  1. nexup_AddService

nexup.AddService(serviceId, inDataset, outDataset, strParam, useRowType, condition)

Parameter

Description

serviceId

Nex-UP Editor에서 개발한 서비스 아이디(Sql Id)

inDataset

입력값으로 전송할 Dataset. 여러개일 경우 공백으로 추가

ex) "input0=Dataset0:U input1=Dataset1:U"

outDataset

출력값으로 전달받을 Dataset.

일반적으로 Table을 조회한 서비스는 하나의 out dataset을 전달받게 되며

Procedure나 Function에서는 공백으로 구분하여 여러 out dataset을 전달 받을 수 있습니다.

ex) "Dataset2=output1"

strParam

parameter값을 설정합니다. 여러개인 경우에는 공백으로 구분합니다.

ex) "a=b c=d"

useRowType

Nex-UP Editor에서 Looping Dataset을 선택한 경우 Nex-UP Framework에서전달받은 Dataset으로 서비스를 수행하는 방식을 정의

Looping Dataset속성값을 가지는 Dataset을 기준으로 반복 수행됨.


- rowType(기본값) : Dataset의 RowType과 Nex-UP Editor에서 만든 서비스의 SqlType과 매핑되는 서비스를 실행

- all : 전달받은 전체 Dataset만큼 서비스를 반복 실행

- column=value : 특정 컬럼의 값이 value와 일치하는 경우만 서비스가 실행됨.

condition

서비스를 실행하기 위한 선행조건 여러 서비스 조합시에 앞단서비스를 처리하고 그 결과에 대하여 서비스의 실행여부를 설정할 수 있습니다.

  1. nexup_CallService

nexup_CallService(trId, CallbackFunc, Async, DataType, Compress, mybatisExecutorType)

Parameter

Description

trId

transaction을 구분하기 위한 ID값

CallbackFunc

transaction의 결과를 돌려줄 Function의 이름

Async

비동기 여부를 지정합니다.

DataType

전송할 데이터의 포맷을 지정합니다.

- 0 : XML

- 1 : Binary

기본값 : 0

Compress

통신시 PostData를 압축할지 여부를 지정합니다.

- true : 압축

- false : 압축하지 않음

기본값 : false

mybatisExecutorType

Insert Update, Delete 서비스 사용시 서비스 실행 방식을 선택

- simple(기본값) : 여러개의 DB Query가 실행될 경우 DB Query가 각각 개별적으로 실행

- batch : 여러개의 DB Query가 실행될 경우 Query를 묶어서 한번에 실행

서비스 호출 예시

  1. 기본 호출

//Service Add(BOOK.EX_BOOKINFO_S)
nexup_AddService("BOOK.EX_BOOKINFO_S", "", "dsBOOKINFO=dsBOOKINFO", "P_PARAM=" + this.edtTtitle.value);

//Call Service 호출
nexup_CallService("serviceId", "fn_CallBack");

  1. Dataset의 rowType에 따라 입력, 수정, 삭제 처리

//Service Add(BOOK.EX_BOOKINFO_I)
nexup_AddService("BOOK.EX_BOOKINFO_I", "dsBOOKINFO=dsBOOKINFO:U", "", "");

//Service Add(BOOK.EX_BOOKINFO_D)
nexup_AddService("BOOK.EX_BOOKINFO_D", "dsBOOKINFO=dsBOOKINFO:U", "", "");

//Service Add(BOOK.EX_BOOKINFO_U)
nexup_AddService("BOOK.EX_BOOKINFO_U", "dsBOOKINFO=dsBOOKINFO:U", "", "");

//Call Service 호출
nexup_CallService("serviceId", "fn_CallBack");

  1. 상위 쿼리의 결과에 따른 분기 처리 (condition사용)

condition 사용

//Service Add(BOOK.EX_BOOKINFO_S)
nexup_AddService("BOOK.EX_BOOKINFO_S", "", "dsBOOKINFO=dsBOOKINFO", "");

nexup_AddService("BOOK.noname2", "", "Dataset0=Dataset0", "", "", "#{dsBOOKINFO.ISBN} == null");
nexup_AddService("BOOK.noname3", "", "Dataset0=Dataset0", "", "", "#{dsBOOKINFO.ISBN} != null");

//Call Service 호출
nexup_CallService("serviceId", "fn_CallBack");
