nexacro platformで実行されるグループ単位をProjectといい、xprj拡張子を持ったファイルが生成され、管理されます。Projectは基本的にADL、TypeDefinition、Global Variables、FDLで管理され、本章では、各項目について説明します。

Project生成ウィザード

Project生成ウィザードを利用して新たなProjectを生成することができます。メニューFile[New – Project]でProject生成ウィザードをスタートします。

1段階 Location

生成されるプロジェクトのFrame Templateと生成されるパスおよびプロジェクト名を入力するステップです。プロジェクト名は必ず入力する必要がある必須項目であり、生成されるパスに同じプロジェクト名が存在する場合には生成することができません。

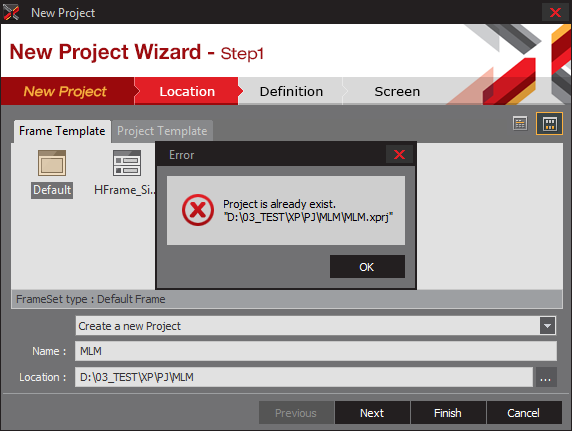

同じフォルダ内に同じ名前でプロジェクトを作成することができません。別のフォルダまたは別の名前でプロジェクトを作成する必要があります。

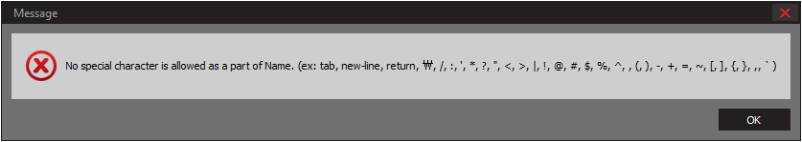

プロジェクト、フォーム、オブジェクトidなどの名前を指定する項目では、次の特殊文字を使用することができません。該当文字を入力して、次のステップに進んで行こうとすると、エラーメッセージが表示され、処理することができません。

tab new-line return \ / : ‘ * ? “ < > | ! @ # $ % ^ & ( ) - + = ~ [ ] { } , `

特殊文字のほか、以下の項目の文字も使用できません。該当文字は入力が制限されたり、入力時にエラーメッセージが表示されます。

Null文字列、.(Dot)、数字で始まる文字列、2バイト文字

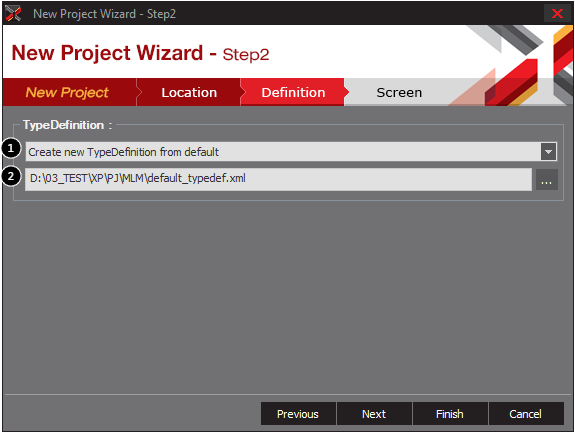

2段階 Definition

プロジェクトのTypeDefinitionなどを設定します。

3段階 Screen

プロジェクトのScreen Infoを設定します。スクリーンとは、アプリケーション起動時に必要な画面サイズなどと関連する情報の集まりです。

Application Definition Language(ADL)

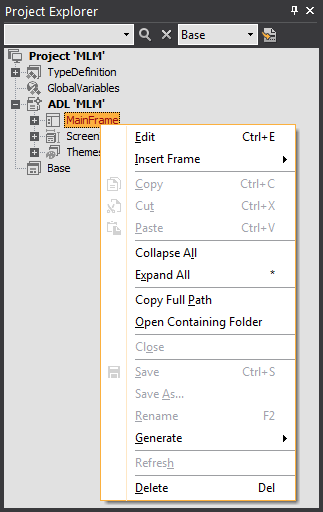

Projectに全般的に適用されるStyleやTheme、MainFrameなどを管理します。Launch Projectの際に活性化されたADLにProjectのStyle、Themeなどが適用されます。

MainFrame

nexacro platformアプリケーションの基本画面を構成する要素です。サブコンポーネントとしてChildFrameを持っており、プロジェクトと一緒にデフォルトで作成されます。

テーマ

ユーザーが制作したテーマを適用してプロジェクトのスタイルを容易に変更することができます。

ScreenInfo

‘New Project Wizard’で入力したスクリーン情報を修正したり、新たなスクリーン情報を入力できるような Editor機能が追加されました。

‘Project Explorer’で、ADL Itemから提供されるポップアップメニューを使用して新たなスクリーン情報を追加したり、ADL Itemのサブ情報に表示される‘ScreenInfo’などを選択して編集することができます。

‘ScreenInfo Editor’は、既存に提供された‘Variable Editor’と同じ方式で編集機能を提供します。

Add Application Property

プロパティウィンドウで、「Add Application Property」項目を選択時、アプリケーションプロパティ情報を追加するためのダイアログボックスが表示されます。

追加されたアプリケーションのプロパティ情報は、コンテキストメニューから削除することができます。

Tray

Windowsシステムトレイに1つ以上のアプリケーションアイコンを追加し、ポップアップメニューなどを使用してアプリケーションを制御することができます。

トレイ追加

ADLメニューから「Insert ADL Item」を選択し、「Tray」項目を選択すると、新しいトレイアイテムを追加することができます。トレイアイテムが追加されると、「Trays」というグループが生成され、追加されたトレイを確認することができます。新しいトレイ項目を追加するには、「Trays」グループメニューから「Insert Tray」項目を選択するか、トレイアイテム編集ウィンドウで [追加]ボタンを選択します。

アイテム追加

システムトレイで、アプリケーションアイコンをクリック時に一つの動作のみを処理するようにすることができます。ただし、より多くの機能を使用するには、ポップアップメニューの形で機能を表示し、ユーザーが必要とする機能を選択できるようにサポートします。

トレイを選択して、プロパティウィンドウから items項目を選択すると、トレイポップアップメニューアイテムを編集することができるウィンドウが表示されます。新しいアイテムを追加して、innerdatasetに必要な項目を追加します。

innerdatasetに項目を追加することは、Menuコンポーネントや PopupMenuコンポーネントで使用する形式と同じです。levelcolumn値は0から始まり、captioncolumnに'＆'文字を追加すると、ショートカットキーとして使用することができます。

トレイ実行

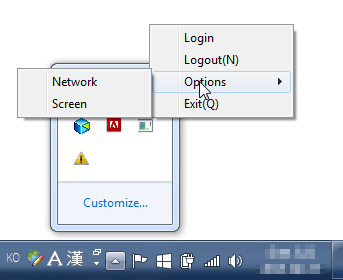

ランタイムでアプリケーションの実行時に登録したトレイは自動的に実行され、システムトレイにアイコンとして表示されます。該当するトレイをマウスでクリックして登録したアイテムをポップアップメニューで実行するには、以下のようにイベントを追加します。

this.Tray0_onlbuttonup = function(obj:Tray, e:nexacro.MouseEventInfo)
{
	obj.items['item00'].trackPopup();
}

TypeDefinitionの編集

nexacro studioでは、Component、Service、UpdateをType Definitionに登録してPrefixとして使用することができます。Type Definitionに登録されたそれぞれの項目は、Edit TypeDefinitionで既存の項目の修正、削除および新規項目の追加ができます。

Edit TypeDefinition

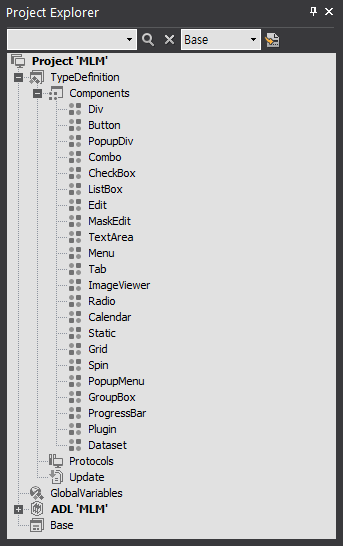

Edit TypeDefinitionはProject ExplorerウィンドウでTypeDefinition項目をダブルクリックするか、メニューの[編集]ウィンドウを呼び出して使用することができます。

• Objects

  nexacro platformで使用するボタン、チェックボックスなどデザインで表現されるコンポーネントとDatasetなどのようなInvisibleコンポーネントは、モジュールに登録されたライブラリで管理します。アプリケーションが正常に動作するためには、使用するライブラリのフォルダがアクセス可能なパスに設定されている必要があります。

• Modules

  追加で開発されたコンポーネントを使用するためには、関連するモジュールを登録して接続されたコンポーネントを使用することができます。

• Protocols

  Protocol Definitionでは、新しいプロトコルを登録/削除して、プロトコルを使用するデバイスのタイプを管理します。また、選択したデバイスタイプに合わせて、それぞれのモジュールの情報とクラス情報を登録することができます。

• Services

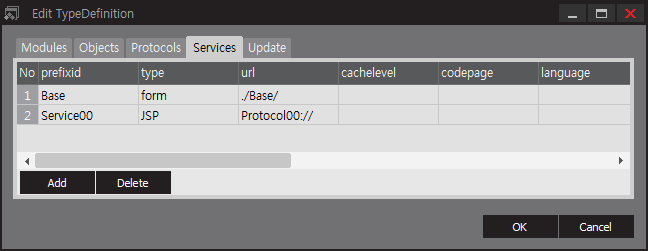

  Service Definitionでは、nexacro studioで使用されるFolder PathやInternet URLなどを管理します。Add、Deleteボタンを使って新たなServiceを追加したり、選択されたServiceを削除することができます。

選択したType値に応じて、[Project Explorer]の表示するファイル形式が制限されます。

• Update

  Update Definitionでは、Webまたは既に開発されたApplication上でのnexacro platformに必要なファイルの配信およびバージョンを管理します。Add、Deleteバージョンを使用して新たなUpdateを追加したり、選択されたUpdateを削除することができます。

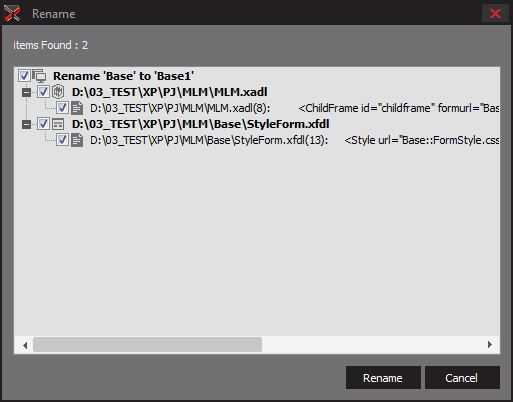

Service Refactoring

Type Definitionで使用中のServiceのPrefixIDを変更する場合、使用中の部分を自動的に変更されたPrefixIDに変更するRefactoring機能が実行されます。

現在、Projectで使用中の変更前のPrefixIDを全てリストに表示し、‘Rename’をクリックするとチェックされている項目を自動的に変更します。

Metadata

Metadataシステムで管理するデータをnexacro studioで連動する機能です。処理されたMetadataはDatasetに使用するか、idやtextプロパティ値として取得して使用することができます。

Metadata登録

[TypeDefinition > Services]タブで登録します。

Metadataサービスは、一つのプロジェクトに一つのみ登録することができます。複数の項目を登録する場合は、次のようなメッセージが出力され、保存されません。

実際のサービスを処理するためには、デフォルト項目に加えて「Service List」、「Dataset Layout」項目を指定する必要があります。

Service List

サービスDatasetファイルを指定します。提供されるファイル形式は、以下の通りです。Metadata処理のために列のデータのうち「DOMAIN」、「MODEL」項目は、「metadata」で入力する必要があります。

<?xml version="1.0" encoding="utf-8"?>
<Root xmlns='http://www.nexacroplatform.com/platform/Dataset' ver='4000'>
<Parameters>
	<Parameter id="ErrorCode" type="int">0</Parameter>
	<Parameter id="ErrorMsg" type="string">success</Parameter>
</Parameters>
<Dataset id="termService">
	<ColumnInfo>
		<Column id="DOMAIN" type="string" size="255"/>
		<Column id="MODEL" type="string" size="255"/>
		<Column id="DESCRIPTION" type="string" size="255"/>
		<Column id="DATASOURCE" type="string" size="255"/>
	</ColumnInfo>
<Rows>
	<Row>
		<Col id="DOMAIN">metadata</Col>
		<Col id="MODEL">metadata</Col>
		<Col id="DESCRIPTION">description</Col>
		<Col id="DATASOURCE">DB</Col>
	</Row>
</Rows>
</Dataset>
</Root>

DatasetLayout

Dataset Layoutに入れる情報を指定します。提供されるファイル形式は、以下の通りです。Dataset Layoutには、output Datasetとmetadata Dataset情報を記述します。output Datasetが提供するカラムの中で「name」項目は「metadata」に入力する必要があり、metadata Datasetのid項目も「metadata」に入力する必要があります。

<?xml version='1.0' encoding='utf-8'?>
<Root xmlns='http://www.nexacroplatform.com/platform/Dataset' ver='4000'>
<Parameters>
	<Parameter id='svcid' type='string'></Parameter>
	<Parameter id='ErrorCode' type='int'>0</Parameter>
</Parameters>
<Dataset id='output'>
	<ColumnInfo>
		<Column id='name' type='STRING' size='50'/>
		<Column id='type' type='STRING' size='50'/>
		<Column id='description' type='STRING' size='256'/>
	</ColumnInfo>
	<Rows>
		<Row>
			<Col id='name'>metadata</Col>
			<Col id='type'>dataset</Col>
			<Col id='description'>Color code</Col>
		</Row>
	</Rows>
</Dataset>
<Dataset id='metadata'>
	<ColumnInfo>
		<Column id='CODE' type='STRING' size='50'/>
		<Column id='NAME' type='STRING' size='50'/>
	</ColumnInfo>
	<Rows>
		<Row>
			<Col id='CODE'>0048BA</Col>
			<Col id='NAME'>Absolute Zero</Col>
		</Row>
		<Row>
			<Col id='CODE'>4C2F27</Col>
			<Col id='NAME'>Acajou</Col>
		</Row>
		<Row>
			<Col id='CODE'>B0BF1A</Col>
			<Col id='NAME'>Acid green</Col>
		</Row>
		<Row>
			<Col id='CODE'>C9FFE5</Col>
			<Col id='NAME'>Aero</Col>
		</Row>
	</Rows>
</Dataset>
</Root>

オプション設定

Metadataをidまたはtextプロパティ値として取得して使用するには、オプションから別途設定が必要になります。メニューから[Tools > Options > Environment > Business Service]の「Use user-defined metadata」項目にチェックします。

該当オプションで「Load business service layout information on Startup」項目にチェックすると、プロジェクトをロードするときにMetadata情報も一緒に取得します。このオプションを使用しない場合、手作業でMetadataを選択し、「Refresh」メニューを選択して情報を取得することができます。

プロパティ値に適用

「Use user-defined metadata」項目にチェックした場合には、id、textプロパティウィンドウでMetadata情報を呼び出せるボタンが表示されます。該当ボタンをクリックして目的の項目を選択して、プロパティ値として適用することができます。

データが多い場合には、列の値をフィルタして選択することができます。フィルタリング対象の列は、サービス登録時に「Search Column」項目で指定することができます。

Datasetに適用

[Project Explorer]からMetadataを選択し、「Invisible Objects」領域にマウスのドラッグ＆ドロップで移動すると、Datasetとして作成されます。

Global Variables

GlobalVariablesでは、ADLやFormには含まれていませんが、Project全体に渡って使用される複数のGlobal項目が表示されます。また、それぞれのエディタを使用してGlobalVariablesに項目を追加したり修正することができます。

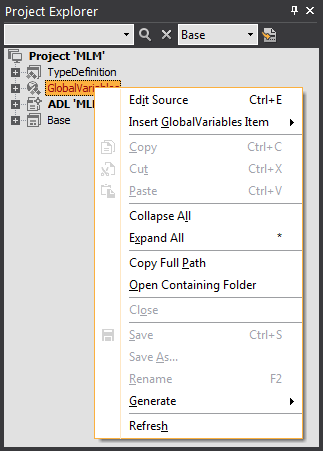

GlobalVariables ItemとしてDataset、Variable、Image項目が入力できます。

Datasets

Datasetはデータを処理するためにテーブル形式で記憶する場所です。Presentation用のコンポーネントとDatasetがバインドされた場合、Data変更事項が該当のコンポーネントに自動的に同期化される機能も提供します。

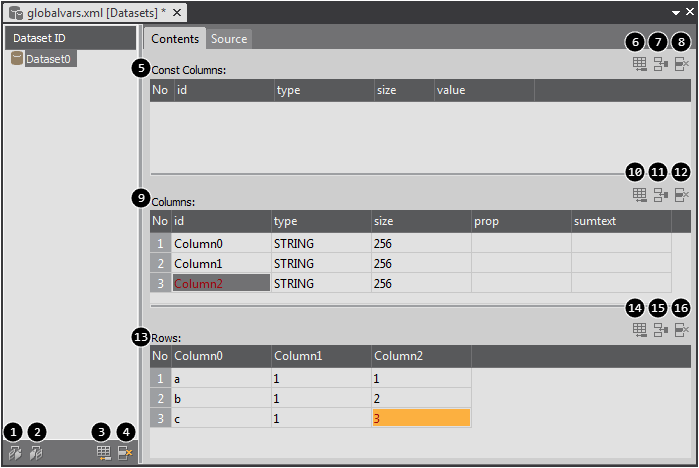

Dataset編集ウィンドウでDataset項目を追加、削除および構成の変更ができます。

Variables

VariablesはProject内で全域的に使用する変数です。

Variable編集ウィンドウでVariable項目を追加、削除したり、構成を変更することができます。


Project内で使用されるImageを新たに追加したり削除することができます。

Project ExplorerのImages項目では、Imageを追加できるポップアップメニューが呼び出され、Images項目の下位ItemであるImage項目では、選択されたImageを削除できるポップアップメニューが呼び出されます。

Project ExplorerImage項目が選択された場合、Image Previewが自動的に呼び出されます。

FDL生成ウィザード

Form生成ウィザードを利用して新たなFormを生成することができます。メニューFile[New – Item – Form]でForm生成ウィザードを開始します。

1段階 Location

生成されるフォームのパスと名を入力するステップです。フォーム名は、必ず入力する必要がある必須項目であり、生成されるパスに同じフォーム名が存在している場合は、生成することができません。

2段階 Dimension

FormのWidth、Heightを指定します。最初Width、HeightはメニューTool[Options]のDesignで定められた値を表示します。

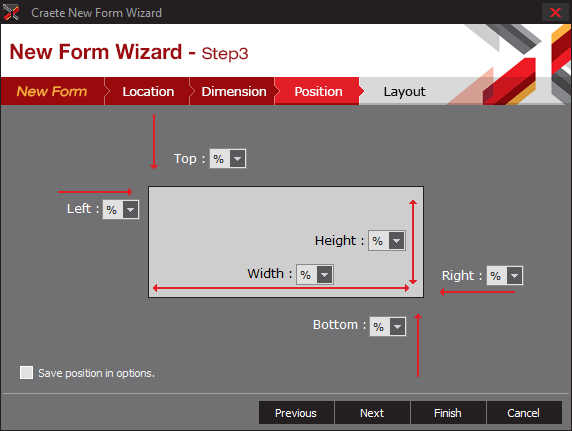

3段階 Position

formでコンポーネント生成時に適用されるPositionプロパティ値の単位を設定します。デフォルト値はOptionで指定した値で表示されます。

各プロパティ値の単位を変更して、左下にある「Save position in options」項目をチェックすると、指定された単位がOptionに保存されます。

4段階 Layout

フォームで使用されるLayoutを設定します。Layoutとは、それぞれ異なるサイズの画面を意味します。

プロジェクトの作成時に指定したScreen情報に基準にLayout情報を自動的に構成します。前の段階で「Finish」ボタンをクリックしてフォームを作成した場合には、Layout情報を追加設定せずにデフォルト設定であるDefaut Layoutのみ生成されます。

テンプレートボタンを押すと、Screen Templateウィンドウが表示されます。

Screen Templateから選択したリストでLayoutを生成することができ、生成時にLayoutのnameとwidthプロパティは、Screen情報のnameとscreenwidthプロパティによって自動的に適用されます。

FDL (Form Definition Language)

FDL Drag&Drop

Projectで生成されたFormをServiceグループ単位で管理され、各グループに属するフォームは、Drag&Dropで他のグループに移動したり、<Ctrl> + Drag&Dropでコピーすることができます。

FDL項目

フォーム項目は、下位Tree ItemでLayout、Objects、Script、Bindを持ちます。

フォーム項目では、下記の機能をサポートします。

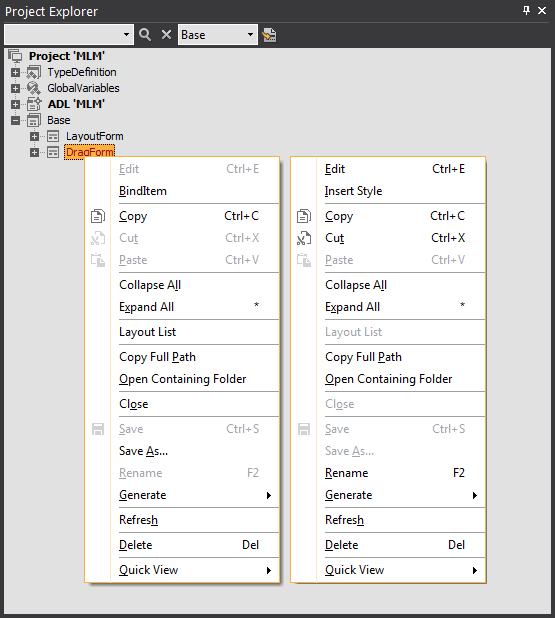

Formをnexacro studioで編集する場合とそうでないときに表示されるコンテキストメニューが異なります。編集中にはBindItem、Layout Listのようなメニューが有効になり、そうでないときは、Edit、Insert Style、Renameのようなメニューが有効になります。

Templateの使用

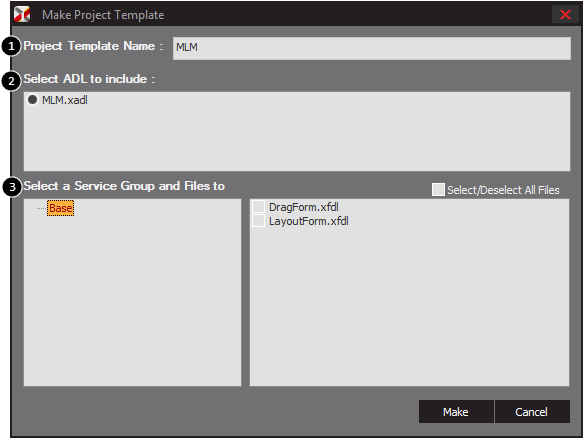

Make a Project Template

現在、作業中のProjectをTemplateに登録する機能です。 Project Explorerで、Project選択 > マウス右クリック > Project Templateをクリックをクリックすると書きの画面が表示されます。

Templateに登録されたProjectは、後で新規Projectを生成する際にNew Project wizardで選択して使用することができます。

Screen Template

基本的に提供されているScreen Templateを使用することができます。Screen Template機能を使用すると、頻繁に使用されるScreen情報をユーザーがTemplateに登録することができます。

Basic Templateの情報は、デフォルトではユーザーが直接編集することができません。Basic Templateのリストはnexacroインストール·パス·ディレクトリー内の「nexacro_os_device.xml」ファイルで管理します。

その他のファイルの生成

File > New > Fileメニューから追加で必要なスタイルファイル(CSS)、XMLファイル、スクリプトファイル、テーマファイルを作成することができます。

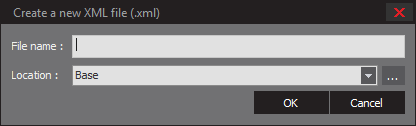

Create a new XML file

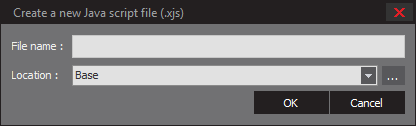

Create a new Java script file

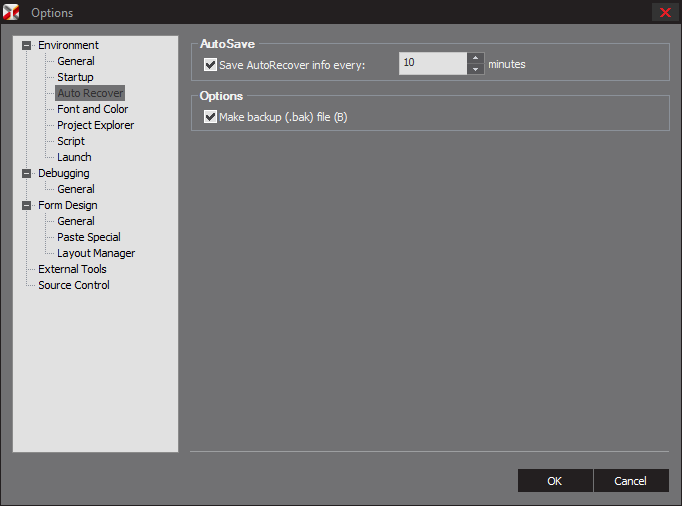

Auto Recover

Tools > OptionsメニューでAutoRecover機能の使用の設定と時間を設定すると、nexacro studioで編集するファイルを設定した時間単位で臨時ファイルに保存する機能を実行します。

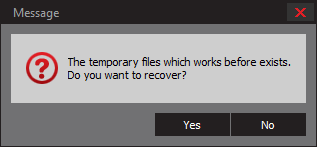

ファイルの編集中にnexacro studioが正常に終了せず、編集中だったプロジェクトを開くと、臨時ファイルを確認して復旧させるかを問うメッセージがポップアップします。

AutoRecoverは復旧対象リストをリストとして表示し、該当のファイルを編集時に保存された臨時ファイルを使って復旧します。

プロトコル追加ウィザード

プロトコル追加ウィザードを使用して、TypeDefinitionに新しいプロトコルを追加することができます。プロトコル追加ウィザードを起動する方法は2つあります。

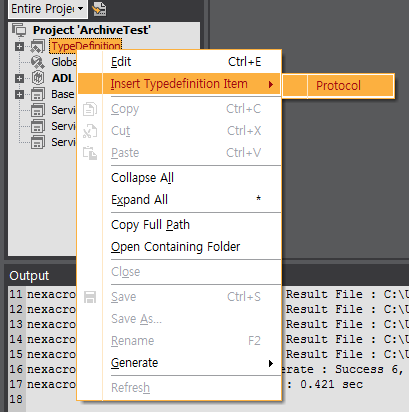

• Project Explorerでプロジェクトの TypeDefinition選択 > マウス右ボタンクリック > Insert Typedefinition Item > Protocolをクリック

• Project Explorerの TypeDefinition > Protocols選択 > マウス右クリック > Insert Protocolをクリック

ユーザーはもっと便利な方を選択してプロトコル追加ウィザードを起動します。

ステップ1. Protocol

新しいプロトコルを登録 / 削除して、プロトコルを使用するデバイスのタイプを選択します。また、選択したデバイスタイプに合わせて、それぞれのモジュールの情報とクラス情報を登録します。

各デバイスタイプごとにプロトコル情報がどのように設定されるかの例を以下に示します。

$r_title(start.json)
"version" : "15.0.0.1",
	"runtime" :
	{
		"target" :
		{
			"os" : "windows"
		},
		"framework" :
		[
			[framework js path]
		],
		"component" :
		[
			[component js path]
		],
		"form" :
		[
		],
		"xadl" :
		{
		},
		"protocol" :
		{
			"adaptors" :
			[
				{
					"protocolname" : "[Protocol ID]",
					"modulename" : "[modulename].dll",
					"targetpath" : "[Target Path]"
				},
				{
				}
			]
		}
		"resource" :
		{
		},

$r_title(adl.xadl.js)

// load components
var registerclass = [
	{"id":"Div", "classname":"nexacro.Div", "type":"JavaScript"},
	{"id":"Button", "classname":"nexacro.Button", "type":"JavaScript"},
	{"id":"PopupDiv", "classname":"nexacro.PopupDiv", "type":"JavaScript"},
	{"id":"Combo", "classname":"nexacro.Combo", "type":"JavaScript"},
	{"id":"CheckBox", "classname":"nexacro.CheckBox", "type":"JavaScript"},
	{"id":"ListBox", "classname":"nexacro.ListBox", "type":"JavaScript"},
	{"id":"Edit", "classname":"nexacro.Edit", "type":"JavaScript"},
	{"id":"MaskEdit", "classname":"nexacro.MaskEdit", "type":"JavaScript"},
	{"id":"TextArea", "classname":"nexacro.TextArea", "type":"JavaScript"},
	{"id":"Menu", "classname":"nexacro.Menu", "type":"JavaScript"},
	{"id":"Tab", "classname":"nexacro.Tab", "type":"JavaScript"},
	{"id":"ImageViewer", "classname":"nexacro.ImageViewer", "type":"JavaScript"},
	{"id":"Radio", "classname":"nexacro.Radio", "type":"JavaScript"},
	{"id":"Calendar", "classname":"nexacro.Calendar", "type":"JavaScript"},
	{"id":"Static", "classname":"nexacro.Static", "type":"JavaScript"},
	{"id":"Grid", "classname":"nexacro.Grid", "type":"JavaScript"},
	{"id":"Spin", "classname":"nexacro.Spin", "type":"JavaScript"},
	{"id":"PopupMenu", "classname":"nexacro.PopupMenu", "type":"JavaScript"},
	{"id":"GroupBox", "classname":"nexacro.GroupBox", "type":"JavaScript"},
	{"id":"ProgressBar", "classname":"nexacro.ProgressBar", "type":"JavaScript"},
	{"id":"Plugin", "classname":"nexacro.Plugin", "type":"JavaScript"},
	{"id":"Dataset", "classname":"nexacro.NormalDataset", "type":"JavaScript"},
	{"id":"Protocol00", "classname":"test_HTML5", "type":"Protocol"},
	{"id":"Protocol01", "classname":"Protocol01", "type":"Protocol"}
];

$r_title(start_android.json)

"version" : "15.0.0.1",
	"runtime" :
	{
		"target" :
		{
			"os" : "android"
		},
		"framework" :
		[
			[framework js path]
		],
		"component" :
		[
			[component js path]
		],
		"form" :
		[
		],
		"xadl" :
		{
		},
		"protocol" :
		{
			"adaptors" :
			[
				{
					"protocolname" : "[Protocol ID]",
					"classname" : "[Android_ClassName]",
				},
				{
				}
			]
		}
		"resource" :
		{
		},

$r_title(start_ios.json)

"version" : "15.0.0.1",
	"runtime" :
	{
		"target" :
		{
			"os" : "ios"
		},
		"framework" :
		[
			[framework js path]
		],
		"component" :
		[
			[component js path]

		],
		"form" :
		[
		],
		"xadl" :
		{
		},
		"protocol" :
		{
			"adaptors" :
			[
				{
					"protocolname" : "[Protocol ID]",
					"classname" : "[iOS_ClassName]",
				},
				{
				}
			]
		}
		"resource" :
		{
		},

ステップ2. Service

登録した Protocol IDに該当するサービスを自動的に生成します。

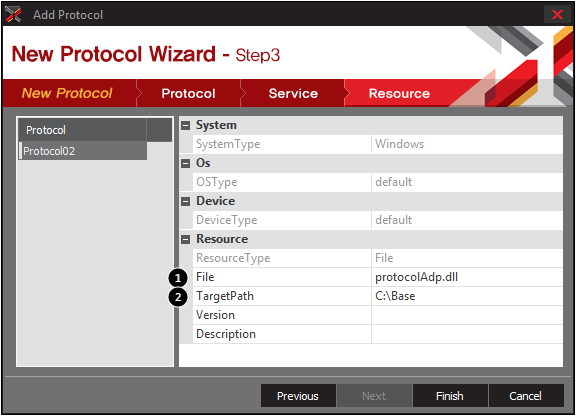

ステップ3. Resource

前ステップで追加したプロトコルの登録されたデバイスのタイプが Runtimeの項目について Resourceを自動的に追加します。

ステップ4. Finish

ステップ3で [Finish]をクリックすると、プロトコル追加ウィザードを使用して追加したプロトコル、サービス、更新(Resource)が TypeDefinitionに新たに追加されたことを確認することができます。

• プロトコル追加ウィザードのステップ1で入力したプロトコル情報が TypeDefinitionの Protocolsに登録された画面

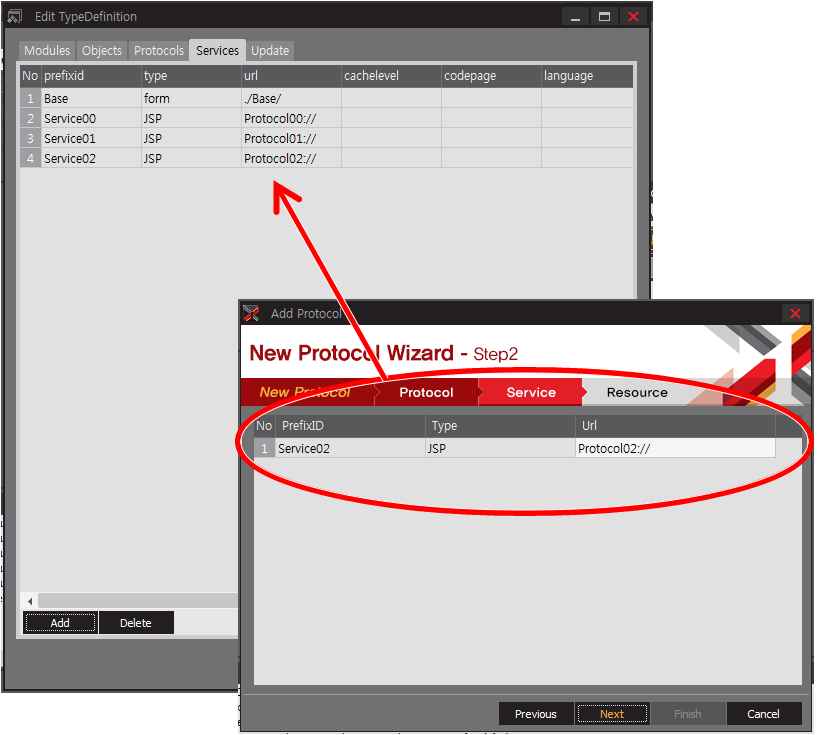

• プロトコル追加ウィザードのステップ2で入力したサービス情報が TypeDefinitionの Servicesに登録された画面

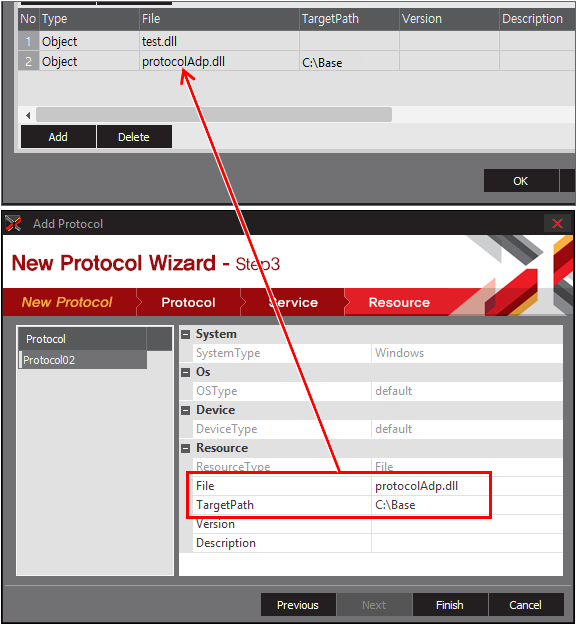

• プロトコルの追加ウィザードのステップ3で入力したResource(Update)情報が TypeDefinitionの Updateに登録された画面

下記は、プロトコル追加ウィザードを実行した後に更新された TypeDefinitionの例を示します。赤で表示された部分は、プロトコル追加ウィザードを使用して追加されたプロトコル、サービス、リソースです。

$r_title(default_typedef.xml)
<?xml version="1.0" encoding="utf-8"?>
<TypeDefinition version="1.2">
  <Modules>
    <Module url="CompBase.json"/>
    <Module url="ComComp.json"/>
    <Module url="Grid.json"/>
    <Module url="DeviceAPI.json"/>
  </Modules>
  <Components>
    <Component type="JavaScript" id="Div" classname="nexacro.Div"/>
    <Component type="JavaScript" id="Button" classname="nexacro.Button"/>
    <Component type="JavaScript" id="PopupDiv" classname="nexacro.PopupDiv"/>
    <Component type="JavaScript" id="Combo" classname="nexacro.Combo"/>
    <Component type="JavaScript" id="CheckBox" classname="nexacro.CheckBox"/>
    <Component type="JavaScript" id="ListBox" classname="nexacro.ListBox"/>
    <Component type="JavaScript" id="Edit" classname="nexacro.Edit"/>
    <Component type="JavaScript" id="MaskEdit" classname="nexacro.MaskEdit"/>
    <Component type="JavaScript" id="TextArea" classname="nexacro.TextArea"/>
    <Component type="JavaScript" id="Menu" classname="nexacro.Menu"/>
    <Component type="JavaScript" id="Tab" classname="nexacro.Tab"/>
    <Component type="JavaScript" id="ImageViewer" classname="nexacro.ImageViewer"/>
    <Component type="JavaScript" id="Radio" classname="nexacro.Radio"/>
    <Component type="JavaScript" id="Calendar" classname="nexacro.Calendar"/>
    <Component type="JavaScript" id="Static" classname="nexacro.Static"/>
    <Component type="JavaScript" id="Grid" classname="nexacro.Grid"/>
    <Component type="JavaScript" id="Spin" classname="nexacro.Spin"/>
    <Component type="JavaScript" id="PopupMenu" classname="nexacro.PopupMenu"/>
    <Component type="JavaScript" id="GroupBox" classname="nexacro.GroupBox"/>
    <Component type="JavaScript" id="ProgressBar" classname="nexacro.ProgressBar"/>
    <Component type="JavaScript" id="Plugin" classname="nexacro.Plugin"/>
    <Component type="JavaScript" id="Dataset" classname="nexacro.NormalDataset"/>
  </Components>
  <Services>
    <Service prefixid="Base" type="form" url="./Base/" version="0" communicationversion="0"/>
    <Service prefixid="Service00" type="JSP" url="Protocol00://" version="0" communicationversion="0"/>
    <Service prefixid="Service01" type="JSP" url="Protocol01://" version="0" communicationversion="0"/>
    <Service prefixid="Service02" type="JSP" url="Protocol02://" version="0" communicationversion="0"/>
  </Services>
  <Update>
    <Item systemtype="Windows" url="">
      <Os type="default" url="" engineurl="" enginesetupkey="" engineversion="">
        <Device type="default" url="" engineurl="" enginesetupkey="" engineversion="" desc="">
          <Resource type="Object" file="aa" failpass="false"/>
          <Resource type="File" file="test.dll" targetpath="" version="" failpass="false" desc=""/>
          <Resource type="File" file="protocolAdp.dll" targetpath="C:\Base" version="" failpass="false" desc=""/>
        </Device>
      </Os>
    </Item>
    <Item systemtype="Android" url="">
      <Os type="default" url="" engineurl="" enginesetupkey="" engineversion="">
        <Device type="default" url="" engineurl="" enginesetupkey="" engineversion="" desc="">
          <Resource type="File" file="default.zip" targetpath="C:\Users\user\Documents\nexacro\outputs" failpass="false"/>
        </Device>
      </Os>
    </Item>
    <Item systemtype="iOS" url="">
      <Os type="default" url="" engineurl="" enginesetupkey="" engineversion="">
        <Device type="default" url="" engineurl="" enginesetupkey="" engineversion="" desc="">
          <Resource type="File" file="Archive00.xzip" failpass="false"/>
        </Device>
      </Os>
    </Item>
  </Update>
  <Protocols>
    <Protocol id="Protocol00" classname="test_HTML5" targetpath="C:\apache-tomcat-6.0.36\webapps" devicetype="Runtime,HTML5,Android,iOS" modulename="test_runtime" android_classname="test_android" ios_classname="test_ios"/>
    <Protocol id="Protocol01" classname="Protocol01" devicetype="HTML5,iOS" file=""/>
    <Protocol id="Protocol02" devicetype="Runtime,HTML5,Android,iOS" modulename="protocolAdp" targetpath="C:\Base" classname="nexacro.Protocol02" android_classname="test_android" ios_classname="test_ios"/>
  </Protocols>
</TypeDefinition>
