포털에서 생성된 스페이스와 프로젝트의 전체 사용 현황을 관리하기 위한 모니터링 기능을 제공합니다.
모니터링은 단위별 사용 현황 정보를 확인하는 대시보드와 로그 정보를 확인할 수 있는 로깅, TobeDevOps에서 발생하는 시스템 알람 목록을 확인하는 알람으로 세 개의 세부 메뉴가 구성되어 있습니다.
대시보드
대시보드 메뉴에서는 사용자가 포함된 스페이스 단위부터 프로젝트, 서버까지 전체적인 리소스 사용 현황을 그래프를 통해 확인합니다.

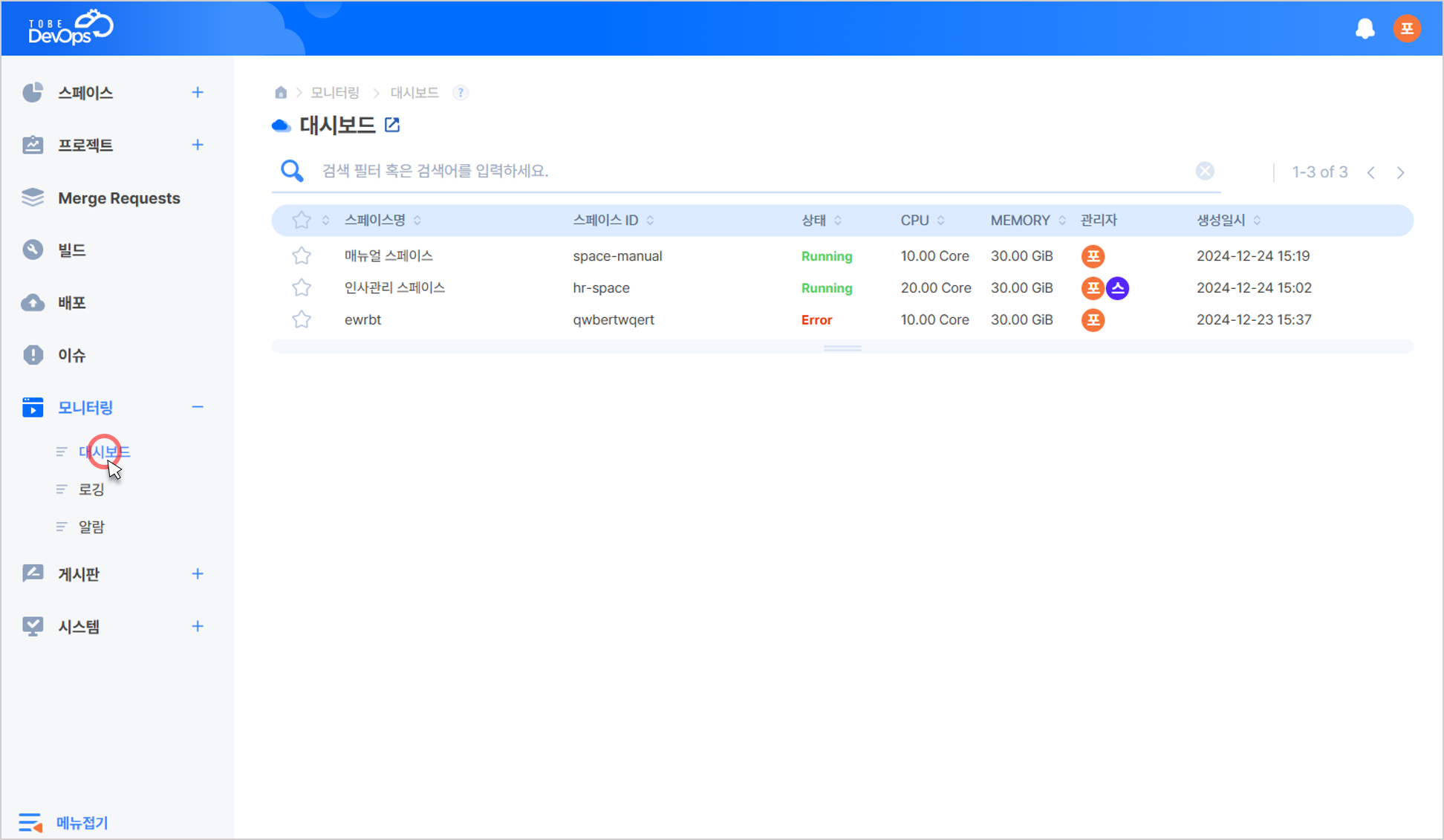

생성된 스페이스 목록을 확인할 수 있으며 생성 일시 역순으로 조회됩니다.
이미지_2024-07-30_112349873
스페이스 목록은 스페이스 조건을 검색하여 사용할 수 있습니다.
사용 방법은 공통 그리드를 참고해 주세요.
스페이스 목록을 선택하여 스페이스 리소스 정보를 그래프로 확인하고 포함된 프로젝트 목록을 확인할 수 있습니다.
이미지_2024-07-30_112404629
1선택한 스페이스의 실시간 사용량 모니터링 영역입니다. 좌측부터 CPU, Memory, Disk 사용 현황을 그래프로 확인합니다.
2선택한 스페이스에 포함된 프로젝트의 사용량 및 기본 정보를 확인합니다.

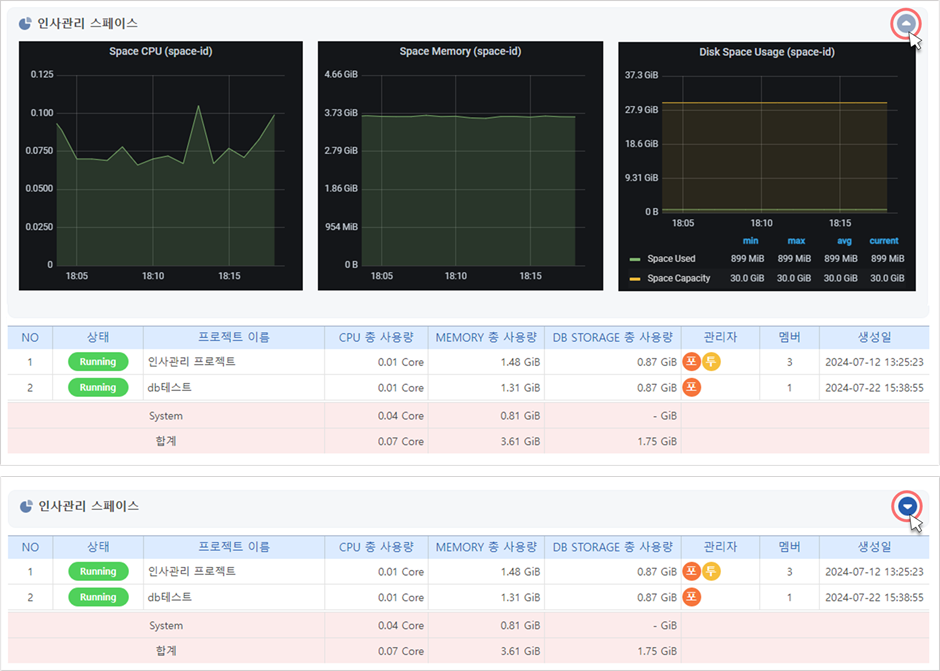

스페이스 이름의 오른쪽 상단 버튼을 클릭하여 스페이스 실시간 모니터링 영역을 접고 펼칠 수 있습니다.
이미지_2024-07-30_112509124

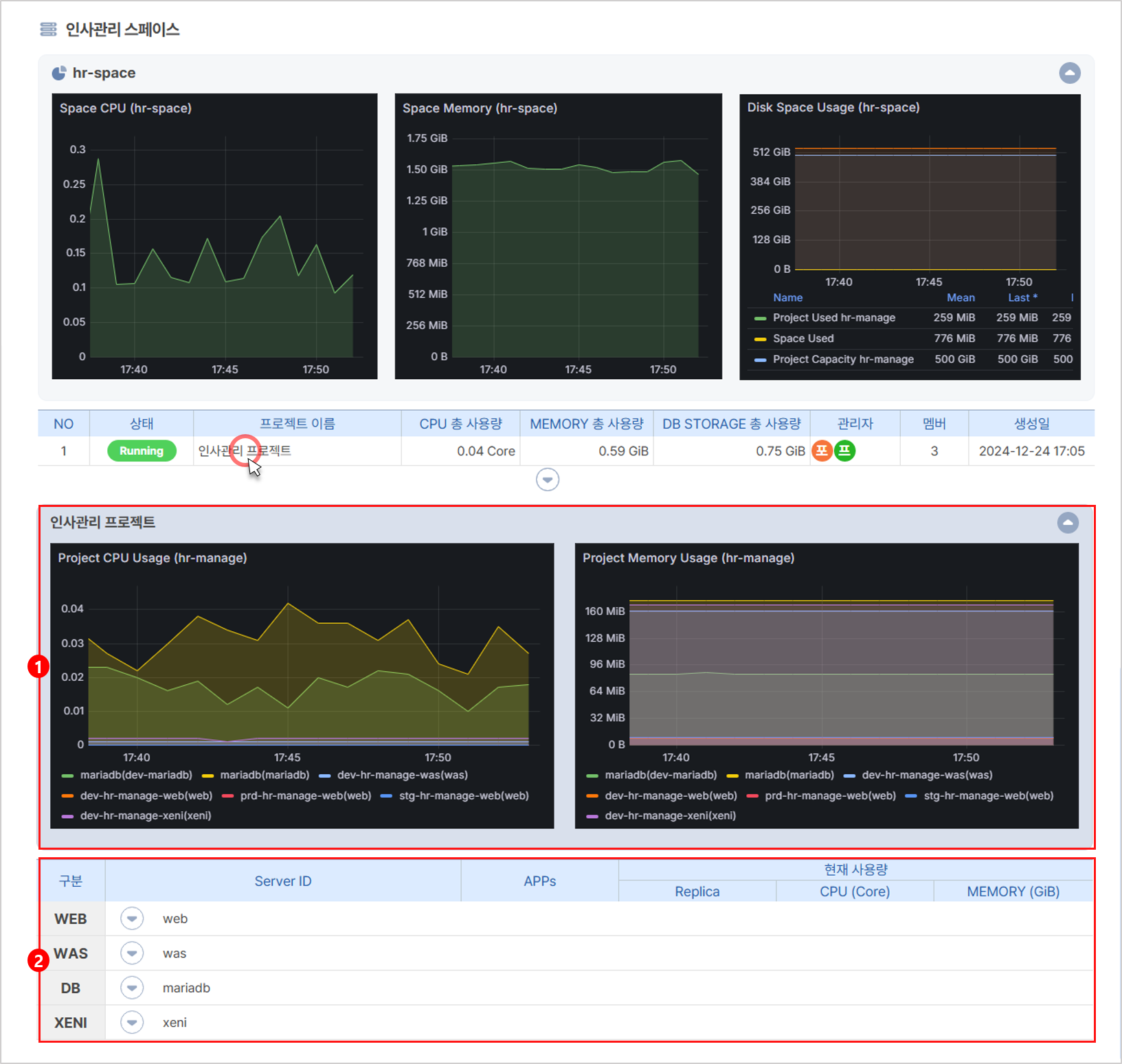

프로젝트 목록을 선택하면 하단에서 프로젝트 리소스 사용 정보를 그래프로 확인하고 프로젝트에 포함된 서버 목록을 확인할 수 있습니다.
이미지_2024-07-30_112530944
1선택한 프로젝트의 실시간 사용량 모니터링 영역입니다. 프로젝트의 CPU, Memory 사용 현황을 그래프로 확인합니다.
2선택한 프로젝트에 포함된 서버 정보를 확인합니다.

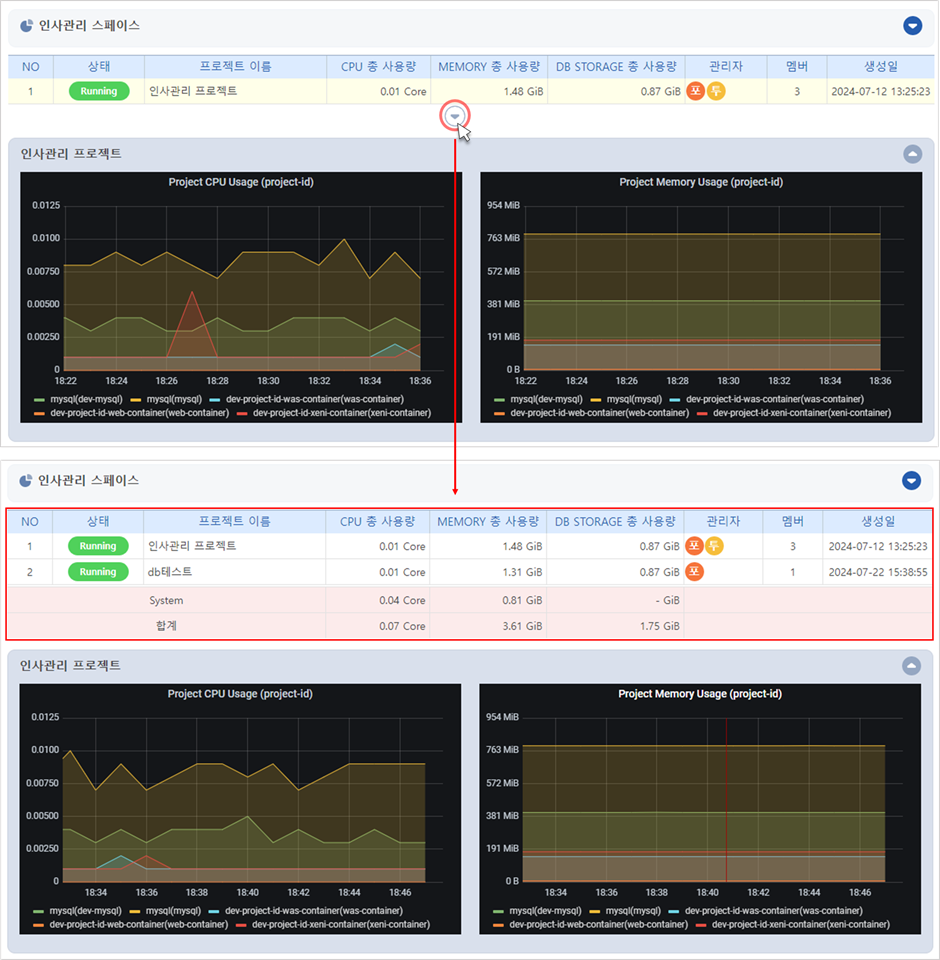

프로젝트가 선택되면 프로젝트 목록이 사라지고 선택된 프로젝트만 노출됩니다. 전체 프로젝트 목록은 펼치기 버튼(▼)을 클릭하여 확인할 수 있습니다.
이미지_2024-07-30_112608672
프로젝트 전체 목록에서 프로젝트를 선택하면 다시 선택된 프로젝트만 노출됩니다.

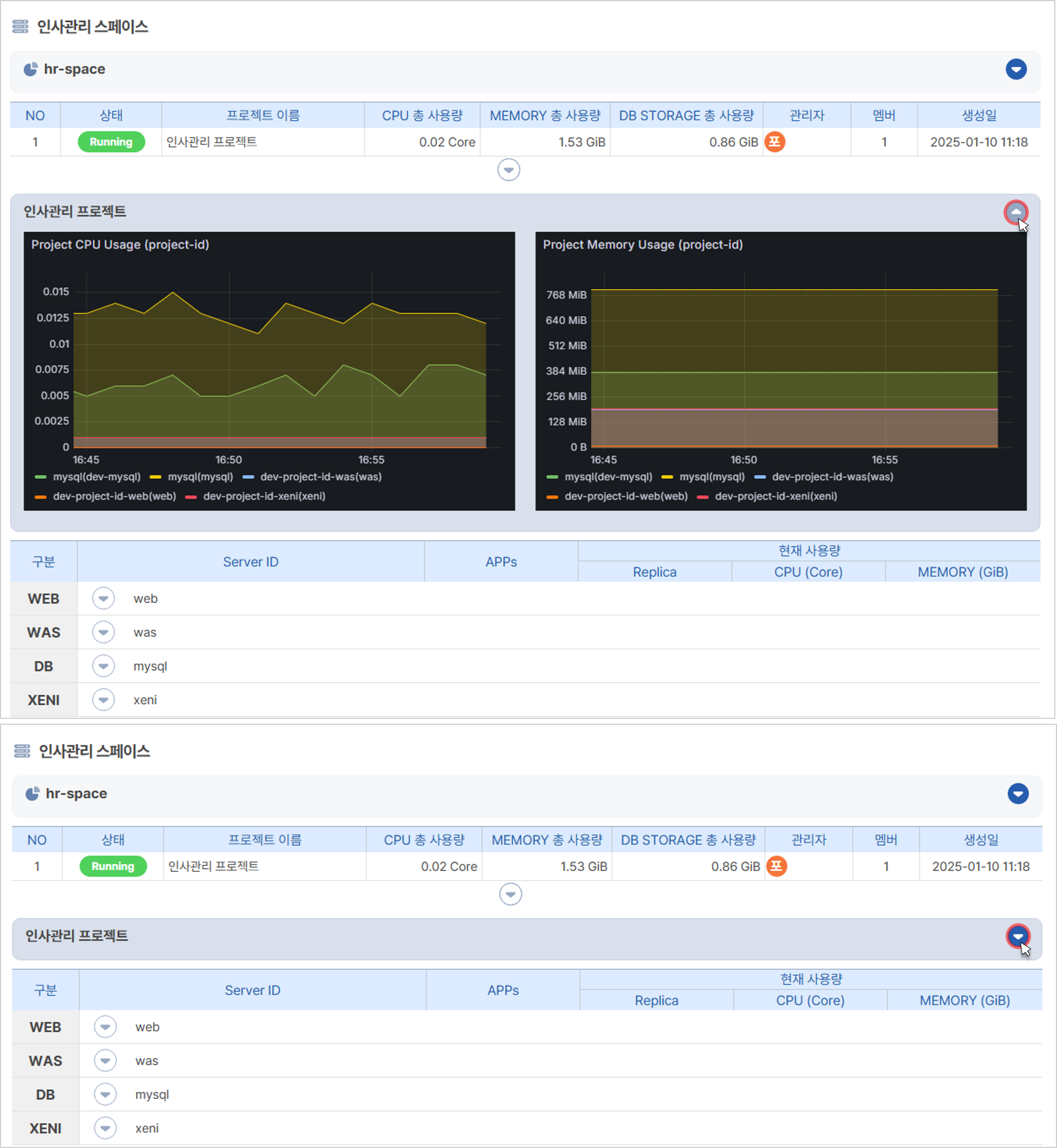

프로젝트의 실시간 모니터링 영역도 스페이스와 동일하게 접고 펼칠 수 있습니다.
이미지_2024-07-30_112629482

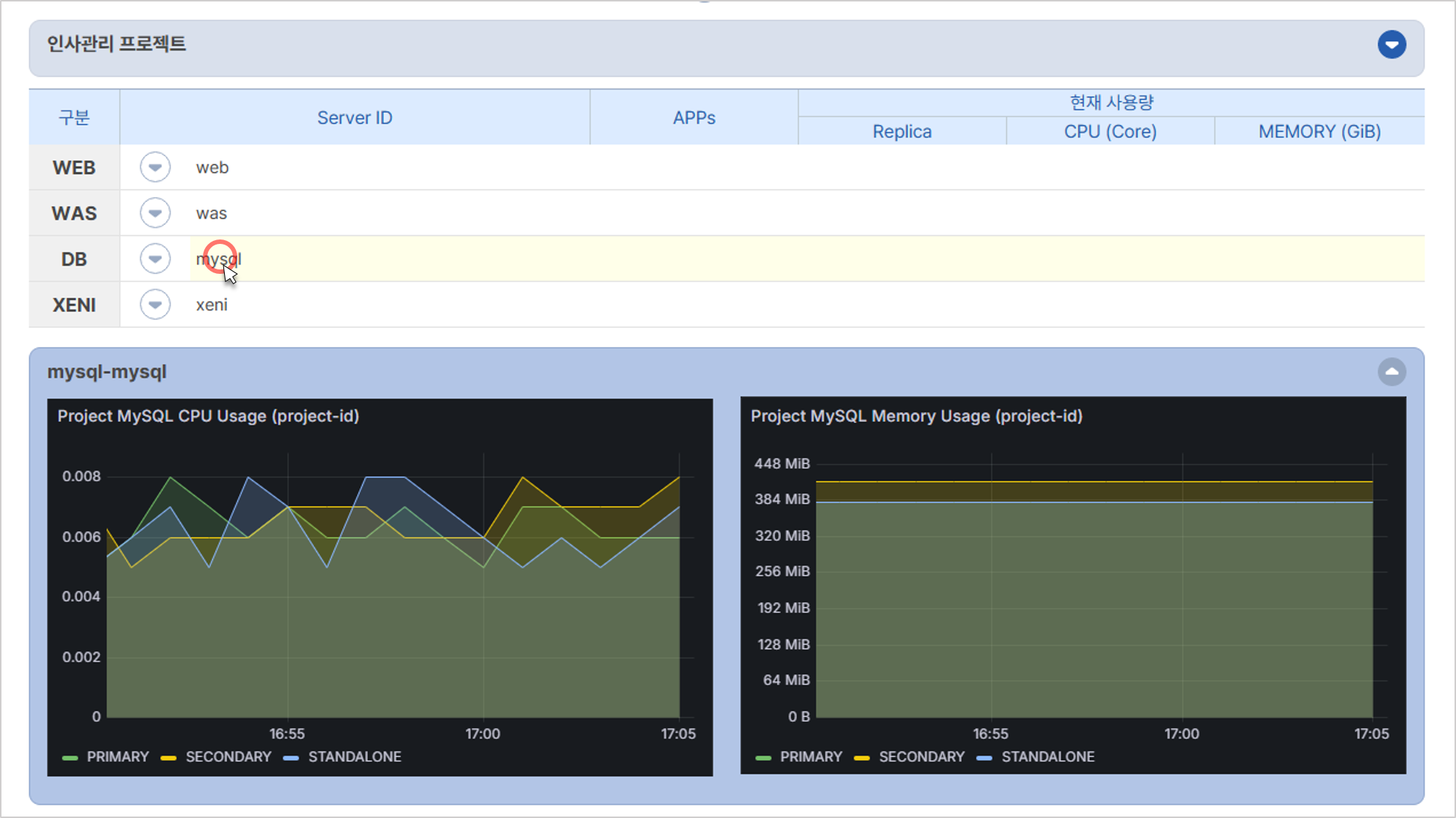

서버 목록을 선택하면 서버의 구분 별 실시간 모니터링 영역을 확인할 수 있습니다.
이미지_2024-07-30_112655893

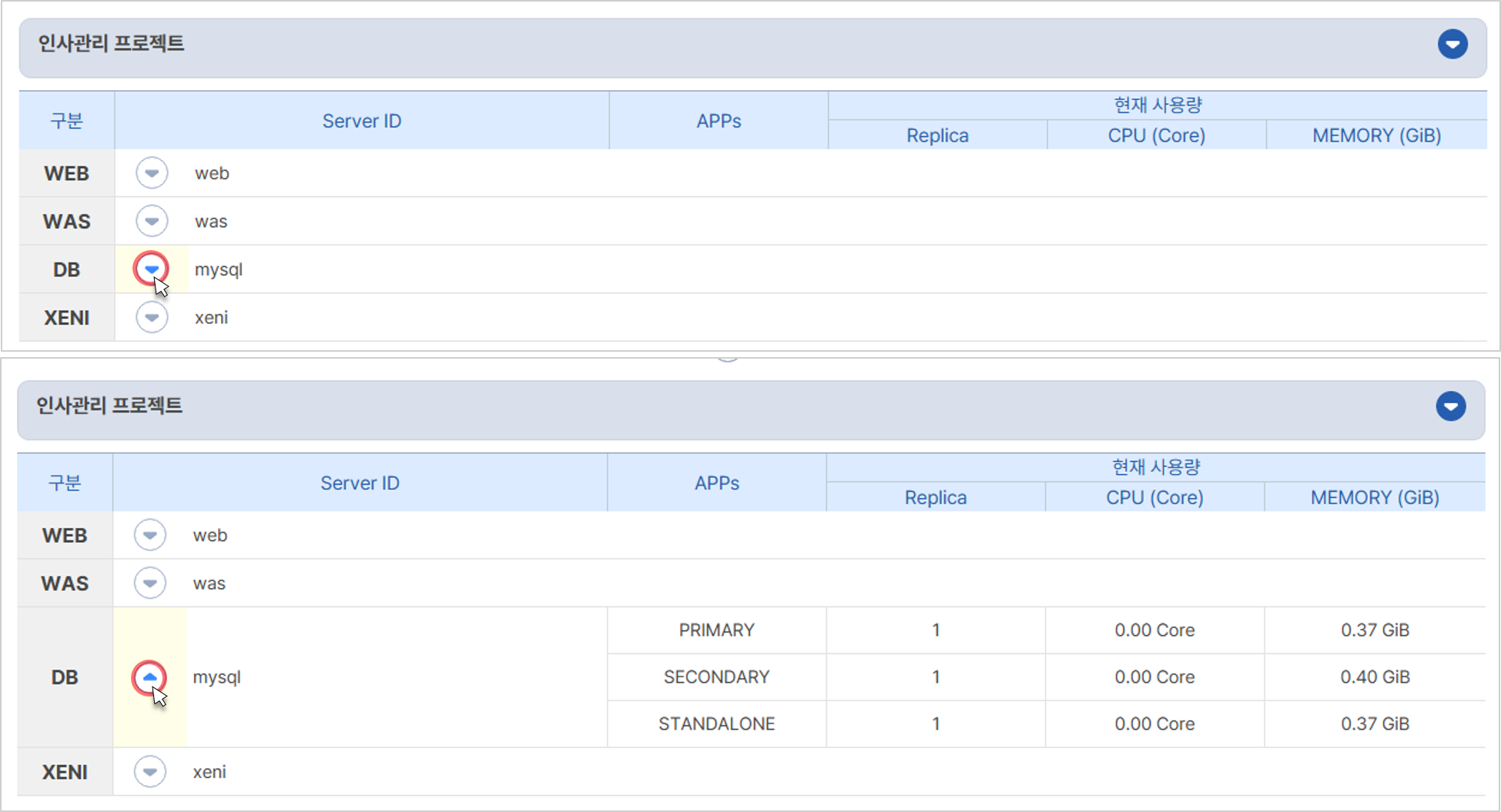

각 서버 별 목록은 펼치기 버튼[▼]을 클릭하여 생성된 배포 환경 별 정보를 확인합니다.
이미지_2024-07-30_112723006

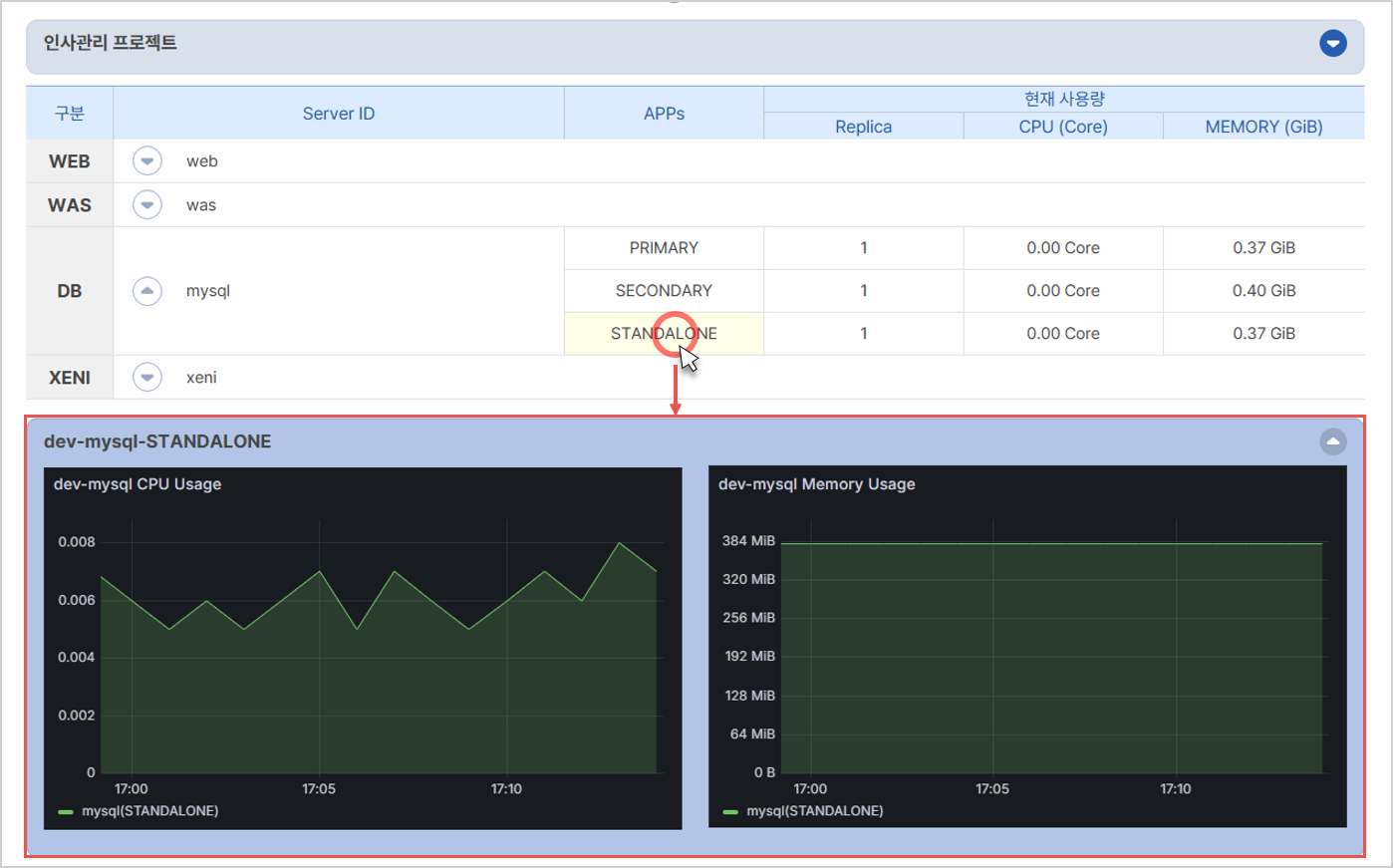

Apps 목록을 선택하면 선택한 배포 환경의 실시간 모니터링 영역을 확인할 수 있습니다.
이미지_2024-07-30_112807854
로깅
로깅 메뉴에서는 사용자가 속한 스페이스부터 그 하위 단위까지 수집된 쿠버네티스 내부 로그 기록을 확인합니다.
생성된 스페이스 목록을 확인할 수 있으며 생성 일시 역순으로 조회됩니다.
이미지_2024-07-30_112827083
스페이스 목록은 스페이스 조건을 검색하여 사용할 수 있습니다.
사용 방법은 공통 그리드를 참고해 주세요.

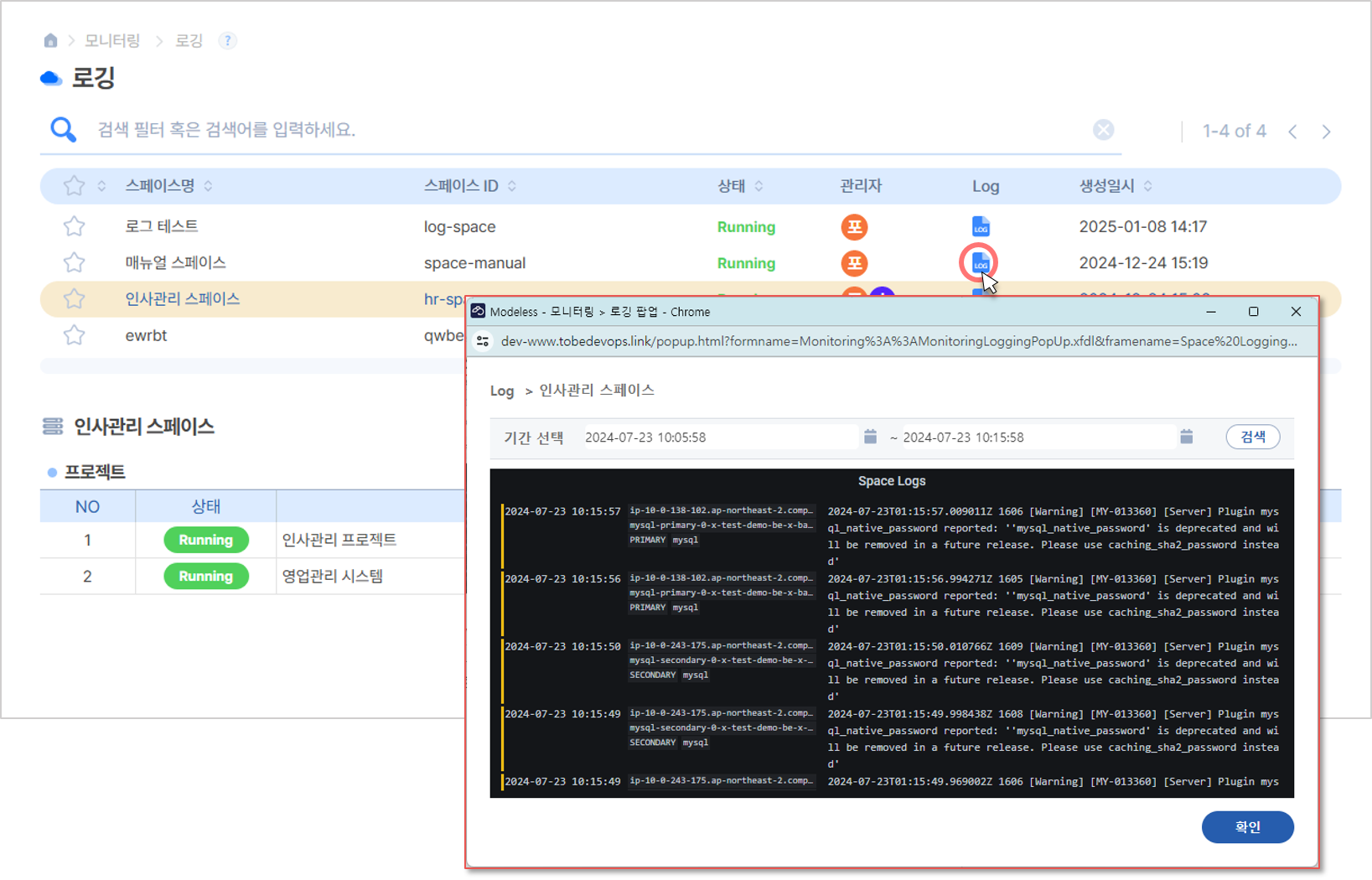

스페이스 목록 오른쪽에 위치한 로그[Log] 버튼을 클릭하여 스페이스의 로그를 팝업창으로 확인할 수 있습니다.
이미지_2024-07-30_112853744
현재 시간부터 10분 전까지의 로그 기록이 기본으로 조회되며 기간(날짜와 시간)을 변경하여 재조회할 수 있습니다. 로그는 최대 10일까지 보관됩니다.

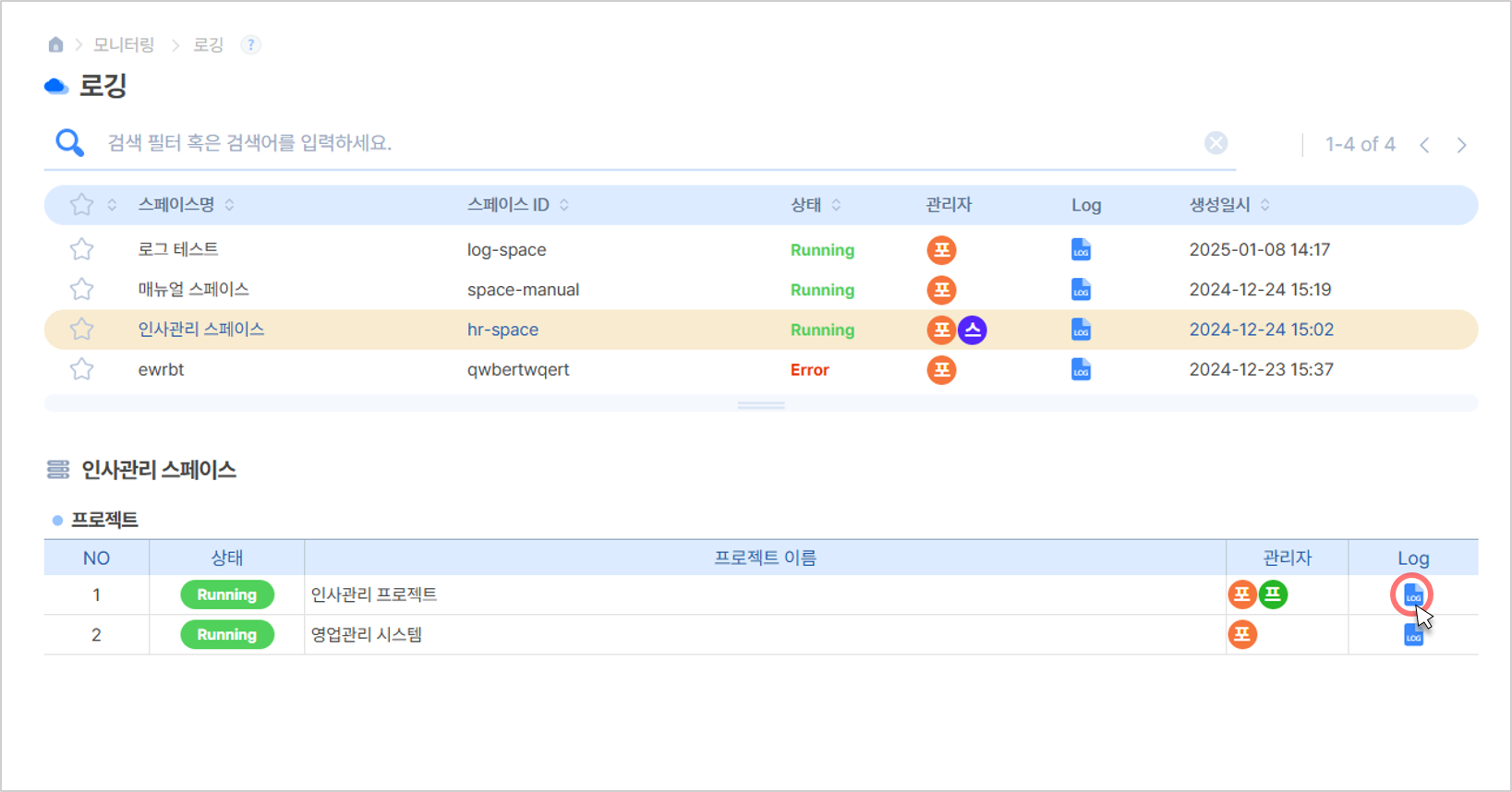

선택된 스페이스에 포함된 프로젝트 목록이 노출되고 프로젝트의 오른쪽 로그 버튼을 클릭하여 프로젝트 별 로그를 확인할 수 있습니다.
이미지_2024-07-30_112950326

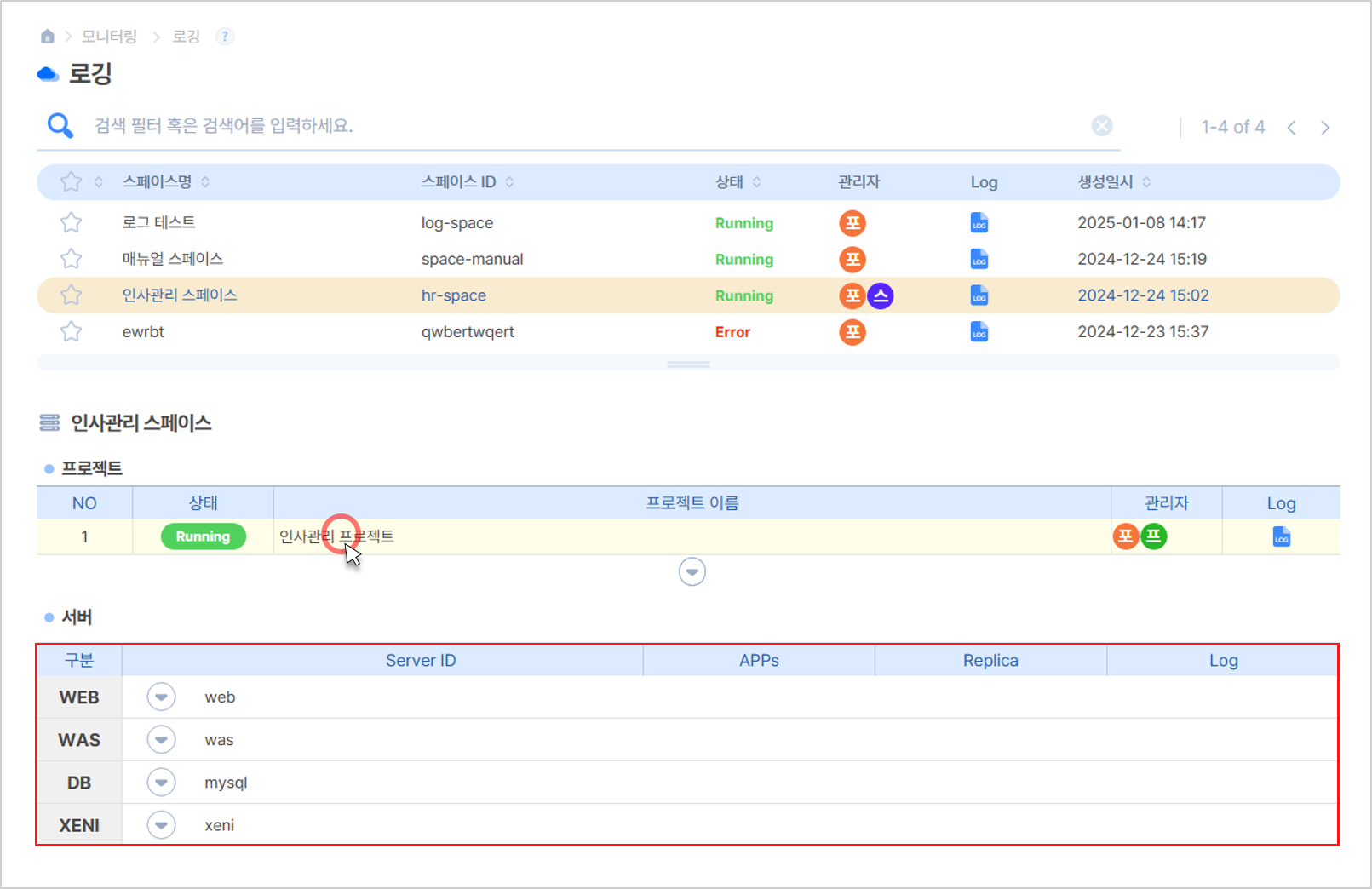

프로젝트 목록 선택 시 해당 프로젝트에 포함된 서버 목록을 확인할 수 있습니다.
이미지_2024-07-30_113025939

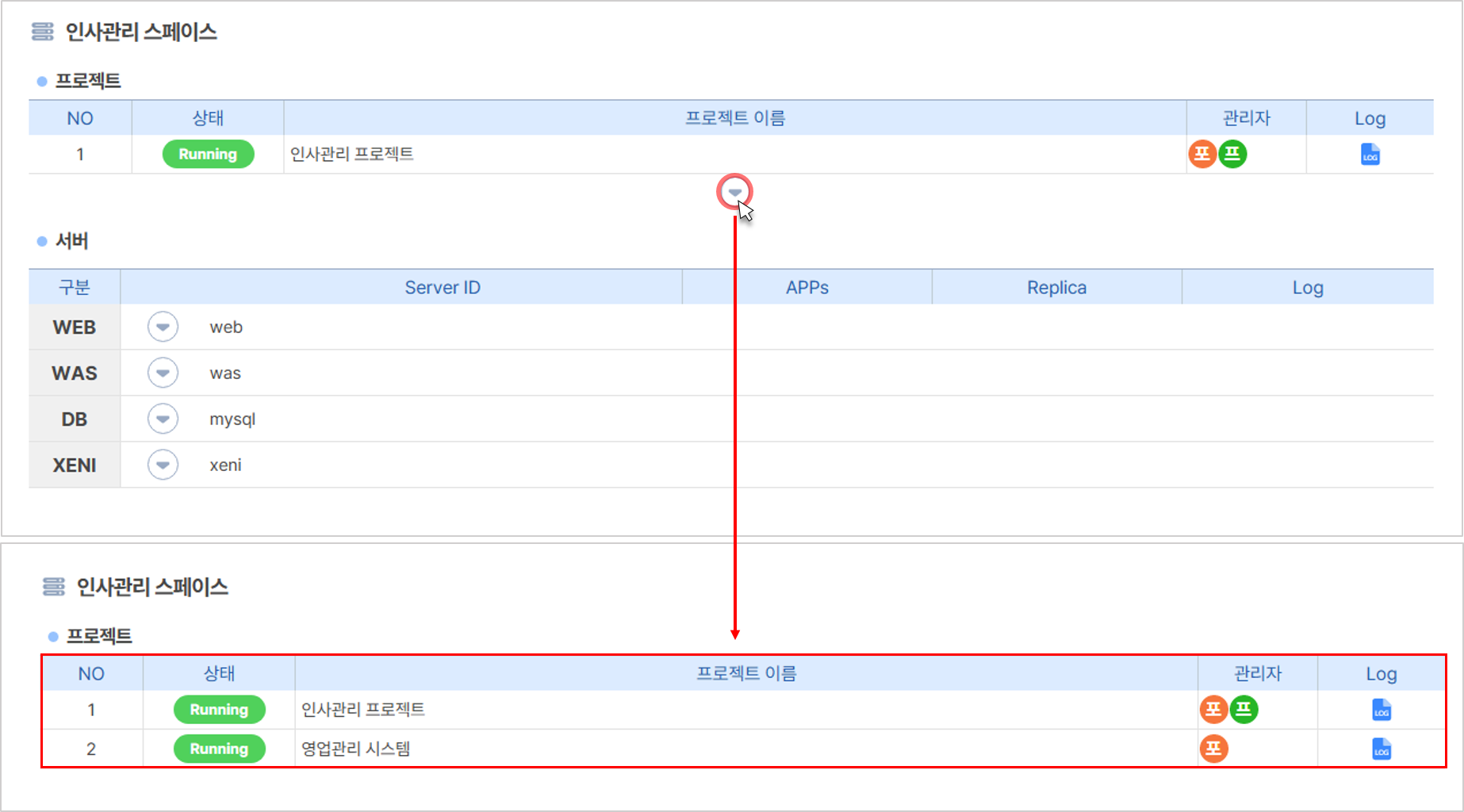

프로젝트가 선택되면 프로젝트 목록이 사라지고 선택된 프로젝트에 생성된 서버 목록을 확인할 수 있습니다. 전체 프로젝트 목록은 펼치기 버튼[▼]을 클릭하여 확인할 수 있습니다.
이미지_2024-07-30_113036242
프로젝트 전체 목록에서 프로젝트를 선택하면 다시 선택된 프로젝트만 노출됩니다.

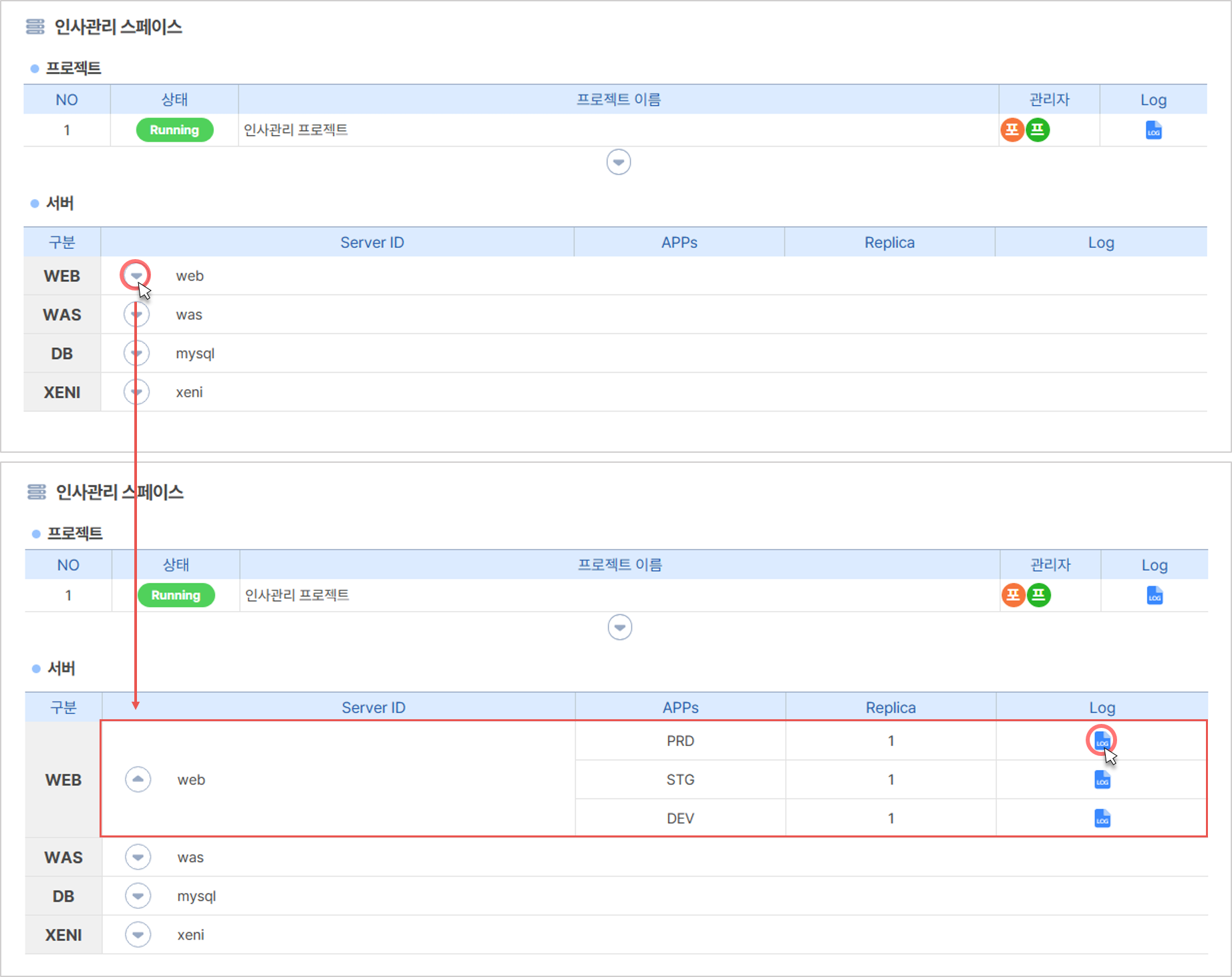

서버 목록의 펼치기 버튼[▼]을 클릭하여 배포 환경 별 로그를 확인합니다.
이미지_2024-07-30_113118003
알람

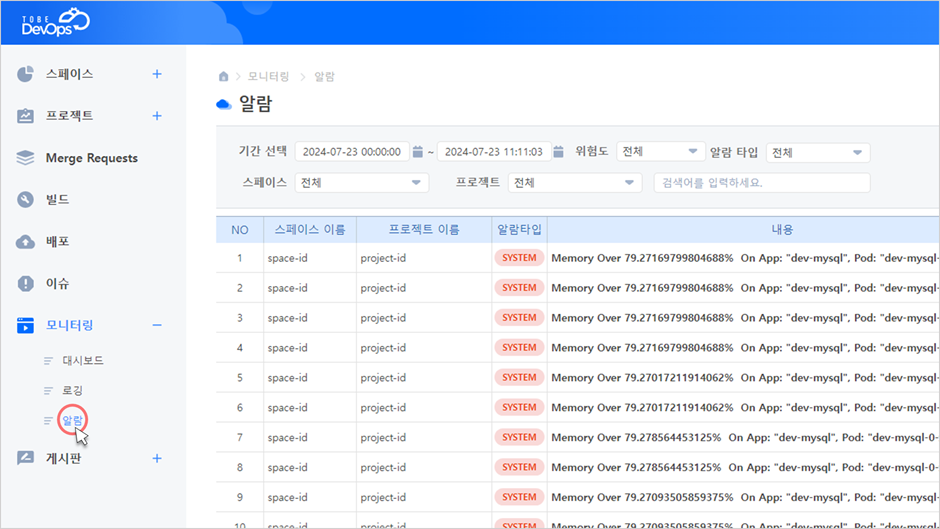

알람 메뉴에서는 TobeDevOps 내 연동된 시스템(Gitlab, ArgoCd 등)과 포털에서 발생한 모든 알람을 확인할 수 있는 메뉴입니다.
이미지_2024-07-30_113137072
알람은 기간 및 위험도, 타입 등을 선택하여 검색할 수 있으며 스페이스나 프로젝트별 발생된 원인을 별도로 확인할 수도 있습니다.

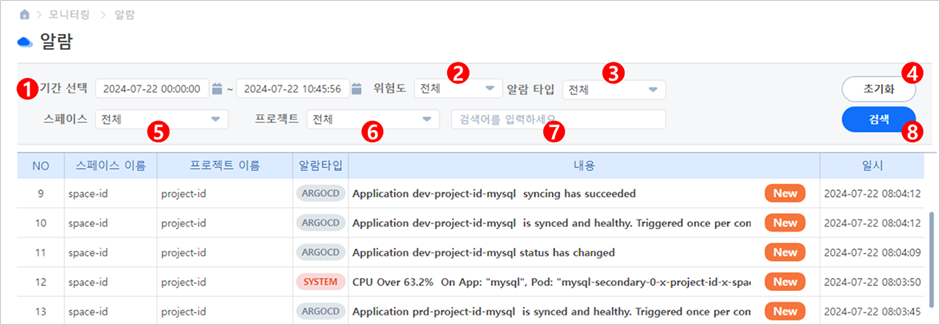

이미지_2024-07-30_193550636
1알람을 조회할 기간을 지정할 수 있습니다. 현재 날짜 기준 00:00시 부터 현재 시간까지의 모든 알람이 기본 조회됩니다.
2알람 발생의 위험도 선택 콤보 박스입니다. 포털에서 제공하는 알람의 위험도는 5가지로 분류됩니다.
3알람 타입별 콤보 박스입니다. 연동된 시스템 목록 및 타입은 6가지로 제공됩니다.
4[초기화] 버튼 클릭 시 검색 조건 영역을 초기화합니다.
5사용자가 속한 스페이스를 선택할 수 있는 콤보 박스입니다.
6사용자가 속한 프로젝트를 선택할 수 있는 콤보 박스입니다.
7검색어를 입력하여 특정 알람을 검색할 수 있습니다.
8[검색] 버튼 클릭 시 사용자가 입력한 조건으로 알람을 검색합니다.

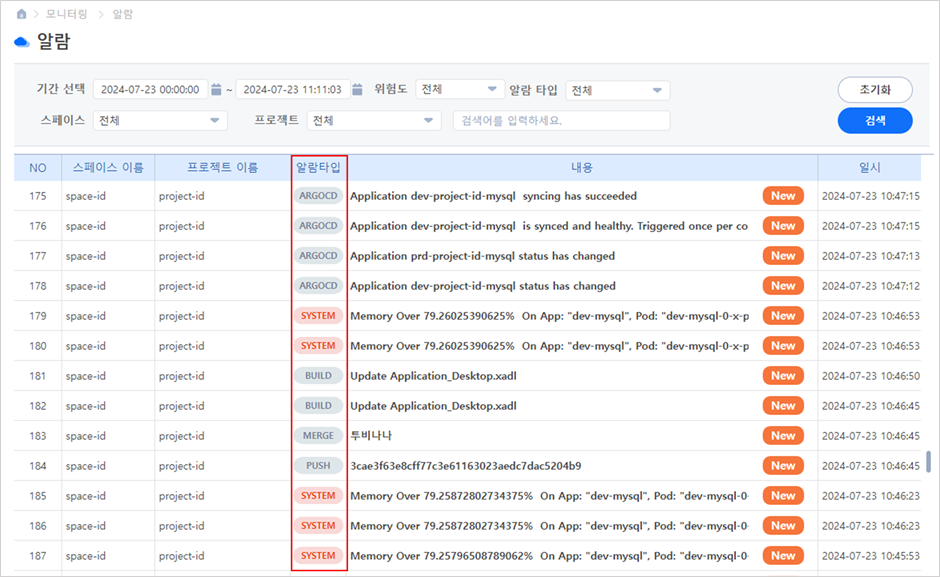

조회된 알람은 알람타입을 통해 알람이 발생한 시스템을 확인할 수 있으며 Lv.4~5의 위험도가 높은 알람은 색상을 통해 확인됩니다.
이미지_2024-07-30_113510344

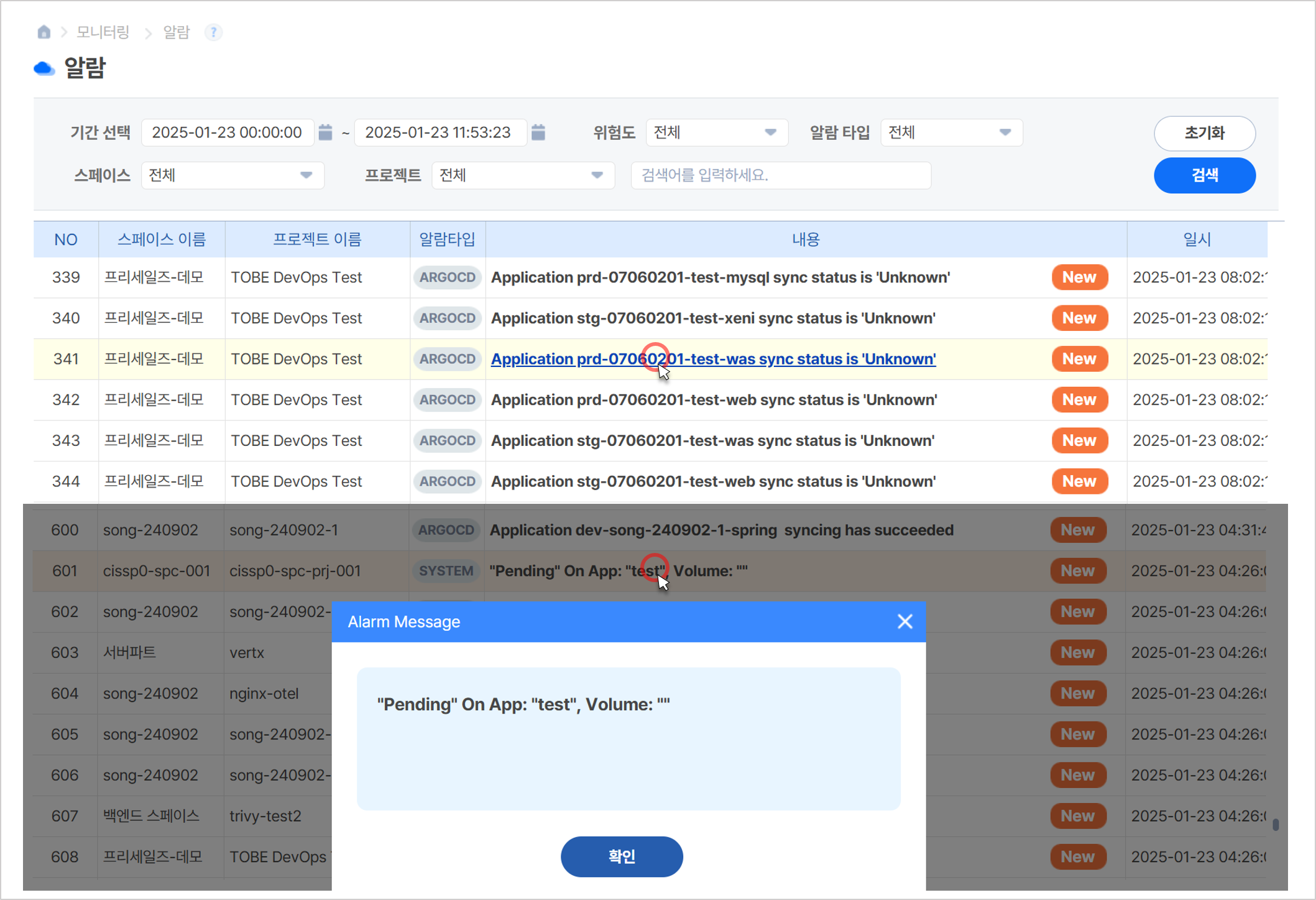

마우스 오버 시 보여지는 링크 타입의 알람 제목은 클릭 시 해당 링크 페이지로 이동하며 포인터 타입의 알람 제목은 클릭 시 상세 내용 팝업을 확인할 수 있습니다.
이미지_2024-07-30_113618517
