넥사크로 스튜디오 UI

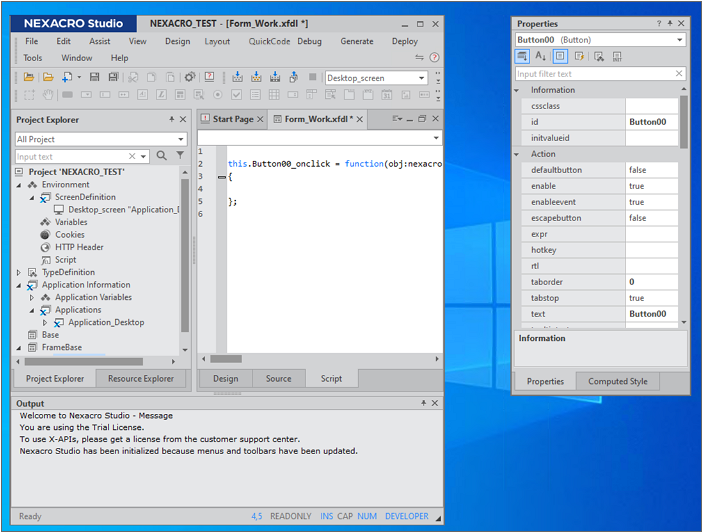

넥사크로 스튜디오에서 기본적으로 할 수 있는 작업은 사용자가 이용할 화면을 그리고 화면이 어떻게 동작해야 하는지 프로그래밍 코드를 작성하는 것입니다. 이런 작업을 좀 더 쉽게 처리할 수 있도록 다양한 기능을 지원하고 화면에 배치된 컴포넌트가 어떤 속성을 가졌는지 한눈에 볼 수 있도록 정리된 정보를 제공합니다.

구성요소

설명

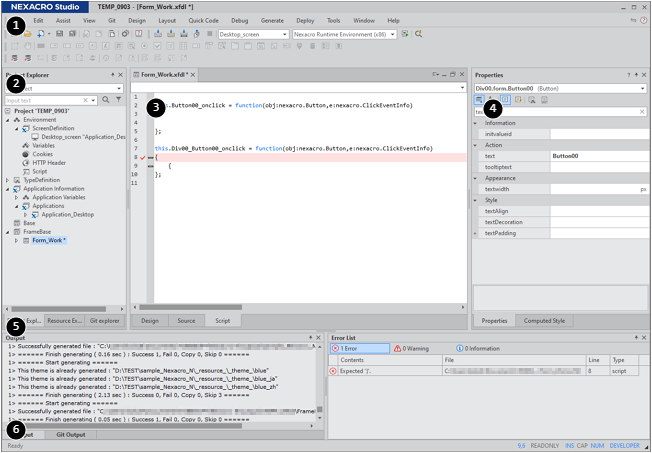

1 메뉴, 툴바, Ribbon interface

메뉴 영역과 TextStyle, Alignment, Object 등을 제어하는 툴바를 표시

6 Status Bar

넥사크로 스튜디오의 상태를 표시하는 상태 표시줄

View

3 Form Design

디자인, 소스, 스크립트 편집

Dock Windows

2 Explorer

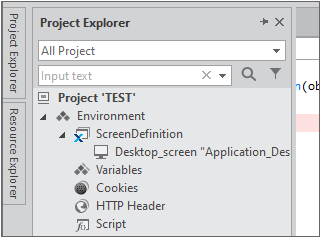

- Project Explorer

- Resource Explorer

4 Properties

폼, 컴포넌트, Dataset 등의 속성 및 이벤트 속성표시, 편집

5 Message Window

각종 메시지 및 찾기 결과 표시

메뉴, 툴바, 리본 인터페이스 영역

메뉴바와 툴바 또는 리본 인터페이스가 표시되는 영역입니다. 사용자의 선택에 따라 메뉴바와 리본 인터페이스를 변경할 수 있습니다.

넥사크로 스튜디오의 메뉴바와 툴바는 프로젝트의 상태, 열린 파일 등에 따라 필요한 항목이 표시됩니다.

메뉴바와 툴바

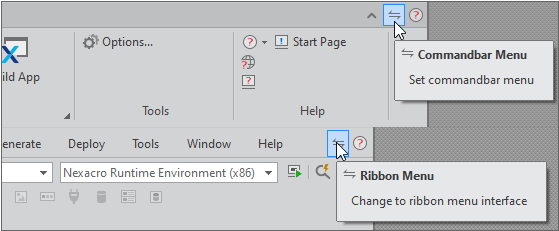

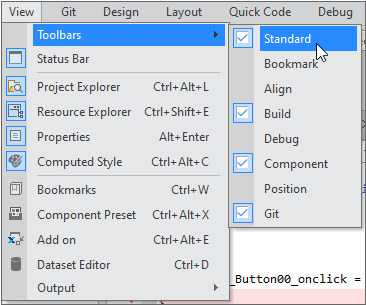

툴바 표시 여부는 메뉴[View > Toolbars]에서 선택할 수 있습니다. 체크된 항목은 표시되고 체크를 해제하면 보이지 않습니다. 메뉴를 사용하지 않고 메뉴, 툴바 영역에서 오른쪽 마우스 버튼를 클릭해 나타나는 컨텍스트 메뉴에서도 툴바 표시 여부를 선택할 수 있습니다.

menu_view_toolbars

툴바 앞부분으로 마우스를 가져가면 마우스 커서가 move 형태로 변경되고 해당 영역을 클릭하고 다른 위치로 드래그하면 툴바의 위치나 순서를 변경할 수 있습니다.

리본 인터페이스

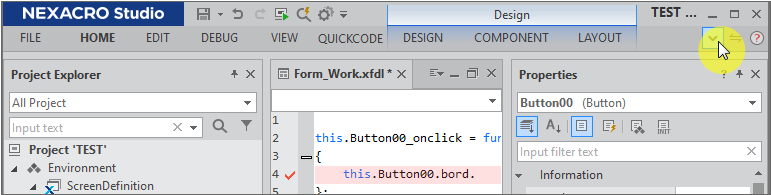

넥사크로스튜디오 설치 시 기본 설정으로 제공되는 메뉴입니다. 관련된 명령이 리본탭에 묶여 있습니다. 상단 메뉴바에서 항목을 선택하면 하단에 필요한 기능 버튼이 화면에 나타납니다.

상단 메뉴바를 제외한 기능 버튼 영역은 접었다 펼 수 있는 기능을 제공해 작업 영역을 충분하게 확보할 수 있습니다.

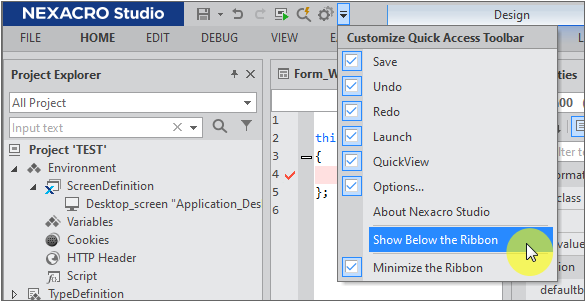

Quick Access Toolbar는 자주 사용하는 메뉴를 바로 사용할 수 있게 리본 인터페이스 상단 또는 하단에 배치됩니다. 기본으로 설정된 위치는 리본 인터페이스 상단이며 [Show Below the Ribbon] 메뉴를 선택하여 리본 메뉴 하단으로 이동할 수 있습니다.

상태 표시줄

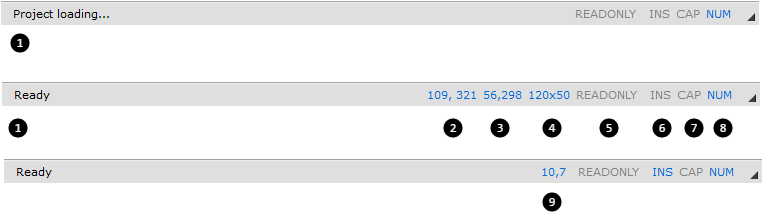

상태 표시줄에 표시되는 넥사크로 스튜디오의 상태 값은 아래와 같습니다.

Statusbar


기능

1

넥사크로 스튜디오의 상태를 보여주는 메시지

- 생성한 프로젝트를 열거나 닫을 때 진행 상태를 표시합니다.

- 메뉴 항목에 마우스 포인터가 멈추었을 때 각 메뉴에 따른 메시지를 표시합니다.

2

현재 마우스 좌표

3

선택된 컴포넌트의 폼 좌표 (단위: 픽셀)

4

선택된 컴포넌트의 크기 (단위: 픽셀)

5

현재 파일의 상태

파일 속성이 읽기 전용인 경우 하이라이트

6

Insert 키 상태 (INS, OVR)

소스, 스크립트 편집창에 커서가 있는 경우 하이라이트

7

<CAPS LOCK> 설정/해제 상태

8

<NUM LOCK> 설정/해제 상태

9

소스, 스크립트 편집창에 커서가 있는 경우 커서 위치

상태 표시줄 표시 여부는 메뉴[View > Status Bar]에서 토글 형식으로 선택할 수 있습니다.

뷰 (View)

프로젝트에서 관리하는 파일을 편집하는 영역입니다. 뷰는 Multiple-document interface(MDI) 형태로 구성되며 사용자가 선택한 방법으로 창을 배치할 수 있습니다.

창 배치

뷰는 최대화, 최소화가 가능하며 마우스 드래그를 이용하여 탭 순서를 변경할 수 있습니다.

탭 구성

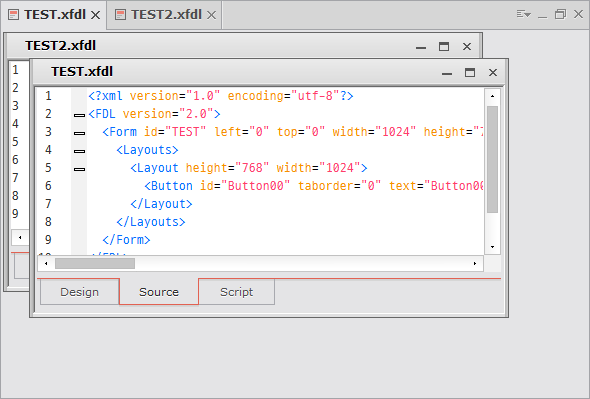

넥사크로스튜디오에서 뷰 화면은 기본적으로 탭으로 구성되어 표시되고 있습니다. 뷰가 하나라도 최대화되어 있으면 다른 모든 뷰도 최대화 상태로 표시됩니다.

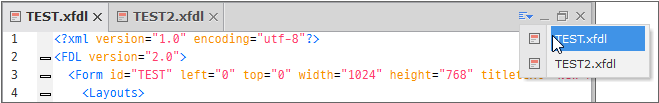

활성화 뷰를 변경하는 경우 탭 영역에서 뷰의 타이틀을 선택하거나 탭의 오른쪽 상단 영역의 "Active Files"를 선택하여 뷰 타이틀을 선택하여 활성화 뷰를 변경할 수 있습니다.

캐스캐이드 구성

뷰를 계단식 배열로 표시할 수 있습니다. 메뉴 [Window - Cascade]를 선택하거나 뷰 타이틀바 영역에서 마우스 오른쪽 버튼 클릭 시 보이는 컨텍스트 메뉴에서 [Cascade] 항목을 선택합니다.

타일 구성

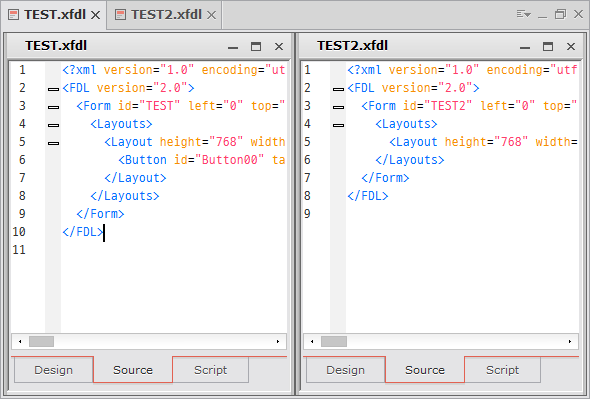

뷰를 타일 형태 배열로 표시할 수 있습니다. 메뉴 [Window - Tile]를 선택하거나 뷰 타이틀바 영역에서 마우스 오른쪽 버튼 클릭 시 보이는 컨텍스트 메뉴에서 [Tile] 항목을 선택합니다.

아이콘 정렬

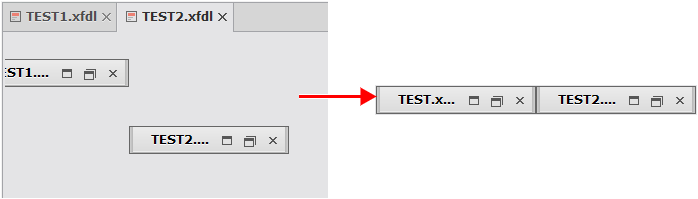

뷰를 최소화해서 아이콘만 남긴 상태로 화면 영역 내 흩어져 있을 때 각 아이콘을 Form Design 영역 왼쪽 하단에 모이도록 정렬할 수 있습니다. 메뉴 [Window - Arrange Icons]를 선택하거나 최소화된 아이콘 영역에서 마우스 오른쪽 버튼 클릭 시 보이는 컨텍스트 메뉴에서 [Arrange Icons] 항목을 선택합니다. 최소화하지 않은 뷰는 정렬 대상에 포함되지 않습니다.

폼 디자인(Form Design)

프로젝트에 필요한 컴포넌트를 배치해 앱의 각 화면을 구성합니다. 폼 디자인 창에서는 디자인 편집과 소스 편집, 스크립트 편집을 필요에 따라 선택해 작업합니다.

선택한 화면 모드나 편집 상태에 따라 툴바의 활성화 상태가 변경될 수 있습니다.

예를 들어 디자인 편집 상태에서 컴포넌트를 선택하기 전에는 [Align] 툴바의 정렬 관련 옵션이 활성화되지 않습니다. 컴포넌트를 선택하면 정렬 관련 옵션이 상태에 따라 활성화됩니다.

디자인 편집(Design)

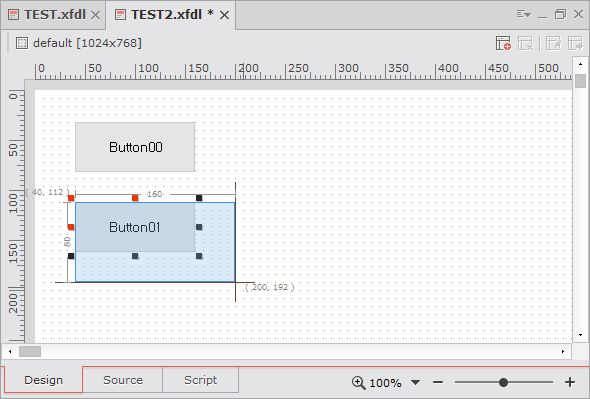

개발자가 원하는 곳에 컴포넌트를 배치할 수 있으며 각각의 컴포넌트를 자유롭게 편집하고 이동하거나 정렬해 원하는 화면을 구성할 수 있습니다. 컴포넌트를 배치하는 Form Canvas 영역은 개발자가 임의로 크기를 변경할 수 있습니다.

Design Window

소스 편집(Source)

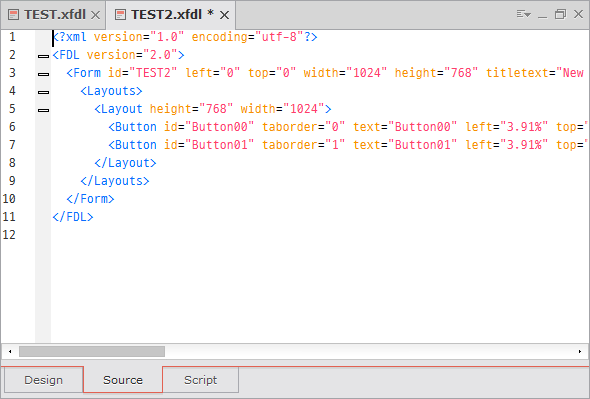

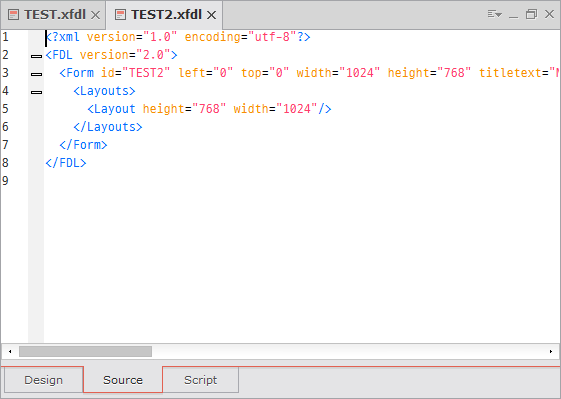

Form의 내용 중 스크립트 영역을 제외한 모든 내용을 XML 형태로 표시하며, XML 소스를 직접 편집해 Form의 내용을 변경할 수 있습니다.

Source Window

생성되는 XML 소스는 디자인 편집 화면에서 배치한 컴포넌트, 오브젝트의 위치와 속성이나 추가한 이벤트에 따라 자동으로 생성됩니다. 직접 수정하는 경우에 정해진 생성 규칙을 벗어나면 오류가 발생할 수 있습니다.

스크립트 편집(Script)

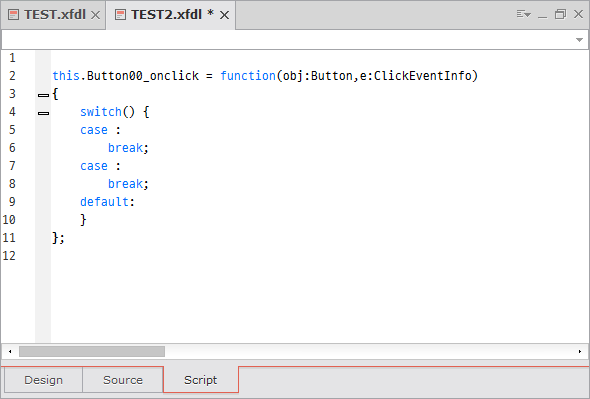

Form이나 각종 컴포넌트의 Event 처리 함수와 사용자 함수, 비즈니스 로직을 작성합니다.

Script Window

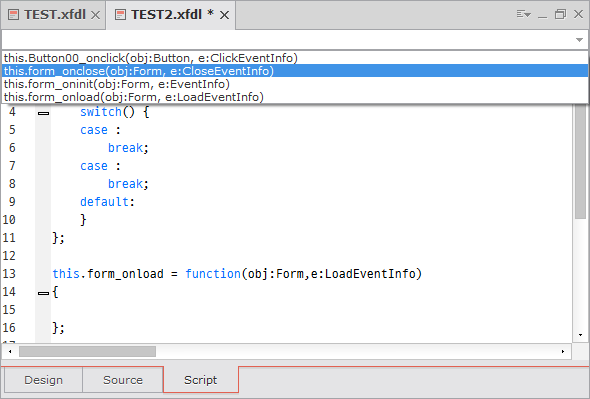

사용하고 있는 함수나 이벤트는 스크립트 편집창 상단의 콤보박스에서 목록으로 제공됩니다. 원하는 항목을 선택하면 해당 항목이 있는 코드 위치로 이동합니다.

도킹창

메뉴와 파일 종류에 상관없이 넥사크로 스튜디오에서 공통으로 사용할 수 있는 기능은 도킹창으로 제공합니다.

배치

넥사크로 스튜디오 타이틀바와 폼 디자인 창을 제외한 넥사크로 스튜디오의 모든 창은 원하는 위치에 배치하거나 보이지 않게 감출 수 있습니다.

보이기/감추기

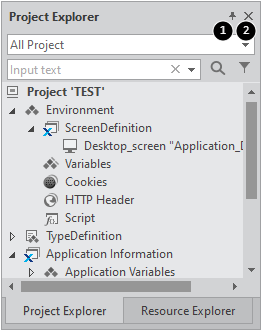

기능을 제공하는 창 제목줄 왼쪽에 창을 닫거나 감출 수 있는 아이콘을 제공합니다.

Statusbar


기능

1

설정에 따라 해당하는 창을 자동으로 감추어 주는 기능을 제공합니다.

창이 감추어지면 해당 창의 제목이 화면 오른쪽 또는 왼쪽에 탭으로 표시되며 탭 위에 마우스를 가져가거나 [View] 메뉴에서 해당 창을 선택했을 때 보입니다.


설정에 따라 아이콘의 모양은 아래와 같이 변경됩니다.

창을 고정했을 경우

창을 자동으로 감추도록 설정했을 경우

2

해당 창을 닫습니다.

여러 개의 창이 탭으로 겹쳐 있는 경우에 창을 자동으로 감추는 설정을 적용하면 겹쳐진 창이 모두 해당 방향에 탭으로 표시되며 감춰집니다.

이동

기능을 제공하는 창의 배치를 변경하거나 다른 창과 겹쳐서 탭으로 표시할 수 있습니다. 또는 넥사크로 스튜디오 영역을 벗어나 별도의 윈도우로 배치할 수도 있습니다.

위치 변경

창의 제목 표시줄 영역 위에서 왼쪽 마우스 버튼을 누른 상태에서 끌어내면 이동할 수 있는 상태가 됩니다.

도킹창을 이동할 수 있는 상태에서 넥사크로 스튜디오 영역 밖으로 이동하면 별도의 윈도우로 사용할 수 있습니다. 2개 이상의 모니터를 사용하고 있다면 폼 디자인 창은 왼쪽에 속성창은 오른쪽에 배치할 수도 있습니다.

결합

넥사크로 스튜디오 내에서 메뉴, 툴바 영역과 상태 표시줄을 제외한 나머지 영역에 창을 배치할 수 있습니다. 단, 폼 디자인 창의 위치는 변경할 수 없습니다.

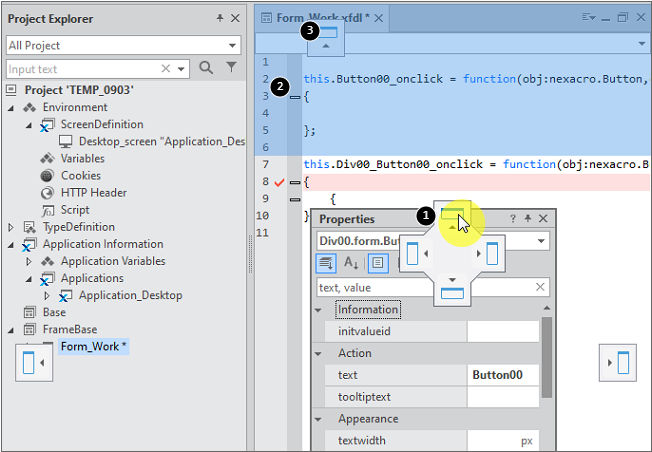

마우스로 창을 이동하는 중에 다른 창 위에 마우스 포인터가 위치하게 되면 해당 창을 기준으로 어떻게 이동하고 있는 창을 결합할지 안내해주는 아이콘이 나타납니다.

Statusbar


기능

1

해당 창을 기준으로 이동 중인 창을 결합할 위치를 지정합니다. 이때 마우스 포인터로 지정한 방향에 따라 창을 결합할 영역이 2 번과 같이 표시됩니다.

2

창이 결합할 영역을 표시합니다.

3

해당 창 기준이 아니라 메뉴, 툴바 영역과 상태 표시줄 영역을 제외한 전체 화면 영역에서 창을 결합할 방향을 지정합니다.

예시 그림에서 1 번을 선택했을 때는 폼 디자인 창 바로 위에 속성창을 결합하지만 3 번을 선택하면 툴바 아래에 속성창을 결합합니다.

탭 결합

폼 디자인 창은 해당 창을 기준으로 바깥쪽에 창을 결합하지만, 나머지 창은 탭 형식으로 중첩해 결합할 수 있습니다.

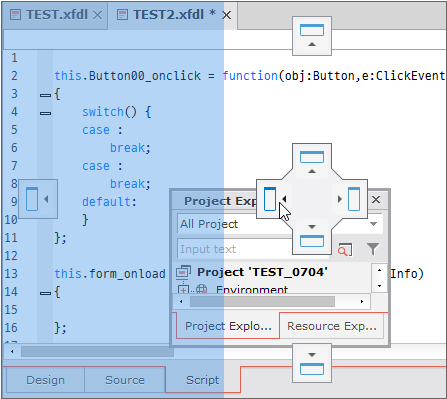

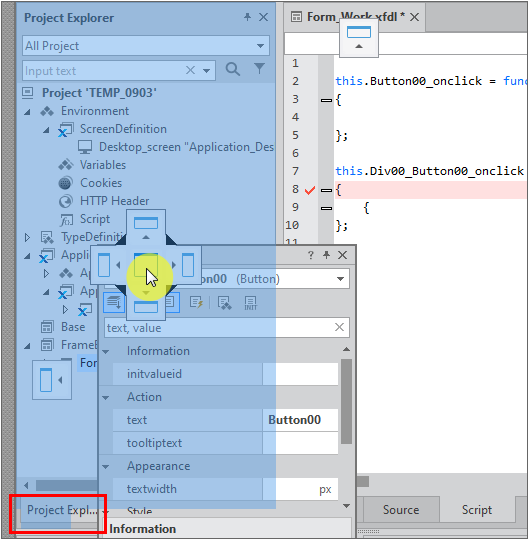

폼 디자인 창 위에 결합할 때와 다르게 가운데 위치를 선택할 수 있는 옵션이 추가되고 해당 위치에 마우스 포인터를 가져가면 창이 결합할 영역이 해당 창 위에 표시되며 하단에 탭 모양이 나타납니다.

탭으로 결합한 창을 이동할 때 제목 표시줄을 마우스로 누른 채 이동하면 해당 영역에 포함된 모든 창이 같이 움직이고 하단 탭 영역을 누른 채 이동하면 해당하는 창만 이동합니다.
