MLM (Multi Layout Manager)

nexacro platformは、様々なサイズを持つデバイスに対応する画面デザインを1つのソースで開発できるようにMLM（Multi Layout Manager）機能を提供します。アプリを構成するフォームは、画面サイズに応じて、複数のレイアウトを使用することができ、サブレイアウトを使用すると、内部的なコンポーネントまで詳細に再配置することができます。また、モバイルデバイス上でステップ機能を活用すれば、最適化された画面を構成することができます。

Layout

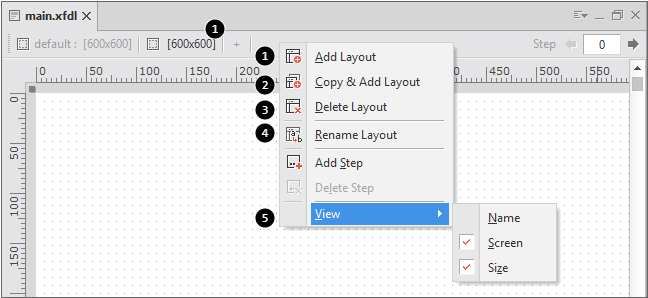

レイアウトを編集できるコンポーネントは、基本的に「default」という名前のレイアウトを持ちます。Formの作成時にレイアウトを追加することができ、生成した後は、マウス右クリックして表示されるメニューからレイアウトを追加／削除することができます。

Layoutツールバー

編集する画面のLayoutを基準にレイアウトを選択して編集することができるツールバーを提供します。

ツールバーは、レイアウトの3つの情報を表示しています。

• Screenタイプによるレイアウトのアイコン表示

  (none, desktop, tablet, phone, desktop + tablet, desktop + phone, tablet + phone, all)

• レイアウト名

• サイズ(幅 x 高さ)

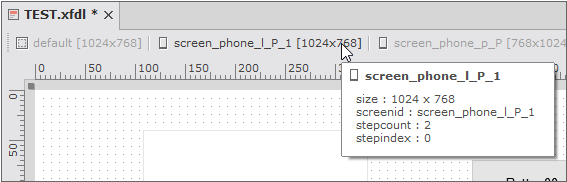

ツールバーのツールチップでは、ツールバーの情報を含めて追加情報を表示します。

• screenid

• stepcount

• stepindex

• description

ツールバーのレイアウトを選択すると、レイアウト編集画面に変更されます。

Div, PopupDiv, Tabpage Layout

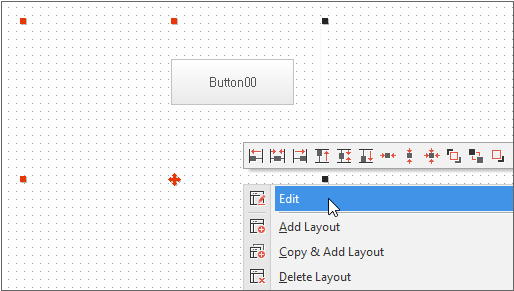

Div、PopupDiv、Tabpageコンポーネントは、別途のレイアウトを持たず、Formレイアウトを従います。コンポーネントをダブルクリックするか、マウス右クリックして、メニューの[Edit]項目を選択すると、該当コンポーネントに含まれた画面の配置を変更することができます。

コンポーネントのurlプロパティ値を指定して他のFormをリンクした場合は、接続されたFormを編集できるように開きます。

レイアウトツールチップ

コンポーネントのurlプロパティ値を指定して、他のFormを接続した場合には、nexacro studioデザインモードで関連情報をツールチップ形式で提供します。コンポーネントが重なっている場合には、重なったコンポーネントに関連するすべての情報を提供します。

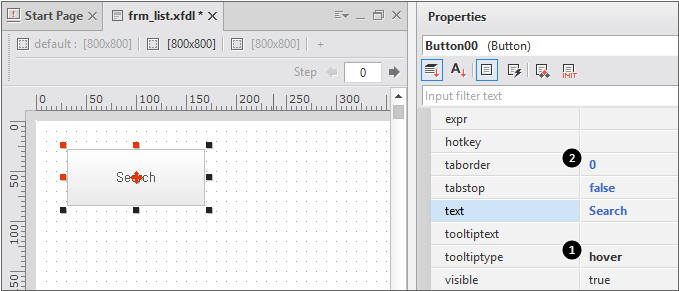

プロパティ値の色表示

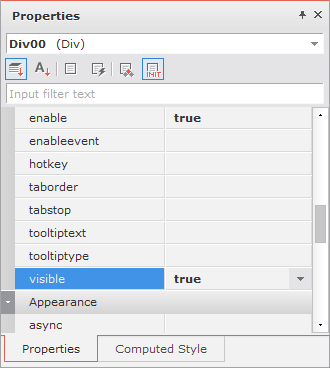

Initialize

指定されたプロパティ値を使用し、以降はユーザーが入力するか、実行中の変更値を使用する必要がある場合があります。そのような項目の値は、Init Infoプロパティで別途管理します。プロパティ値の中で Layout Informationに該当する値を除いた残りの値の中で一部の項目のみを編集することができます。

Step

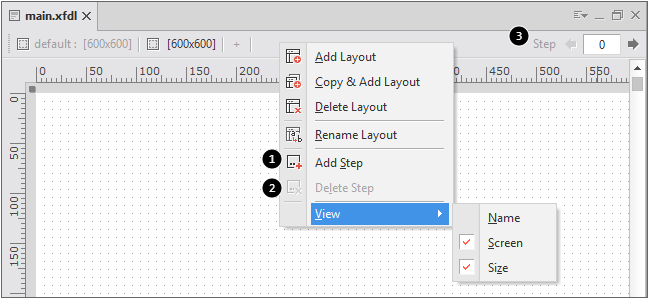

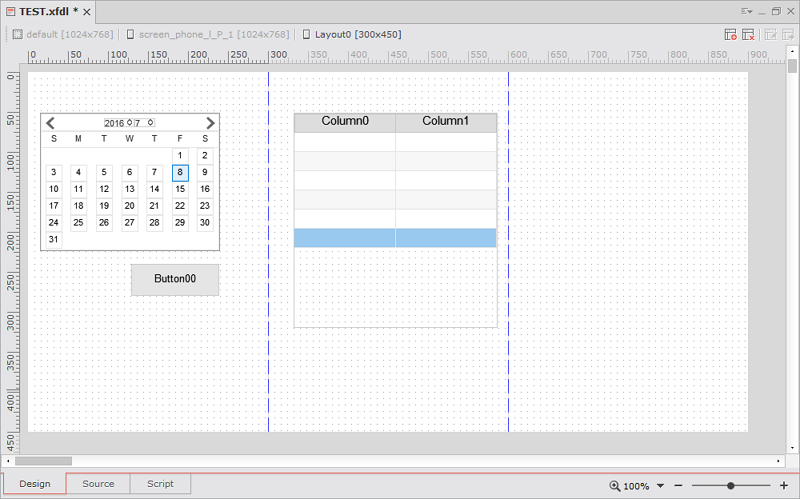

Stepとは、複数の画面に分割されたページを一つのフォームで開発することができる機能を意味します。フォームの stepcountプロパティ値を調整すると、以下の図のように Stepが表示されます。

1. 現在編集中のステップの領域を表示します。マウスポインタの位置によって、編集領域が変更されます。

2. 各ステップの領域は青色の点線で区切られて表示されます。

stepcount
